2018年11月17日

中華直流インバーター溶接機の使用感

どうも…

ボール盤を回してみたらですね、使い物にならないほどのブレでやはり主軸交換しかないかと思って検討しているところです…

主軸幾らなんだろうか…

さて、実は去年の独身の日にAliexpressで購入した直流インバーター溶接機のレビューをしていきたいと思います。1年かけてレビューですが、200Vの電気工事がなかなか進まなくてですね…

確か送料も込みで11000円ほどだったと記憶しています。

その実力や如何に?

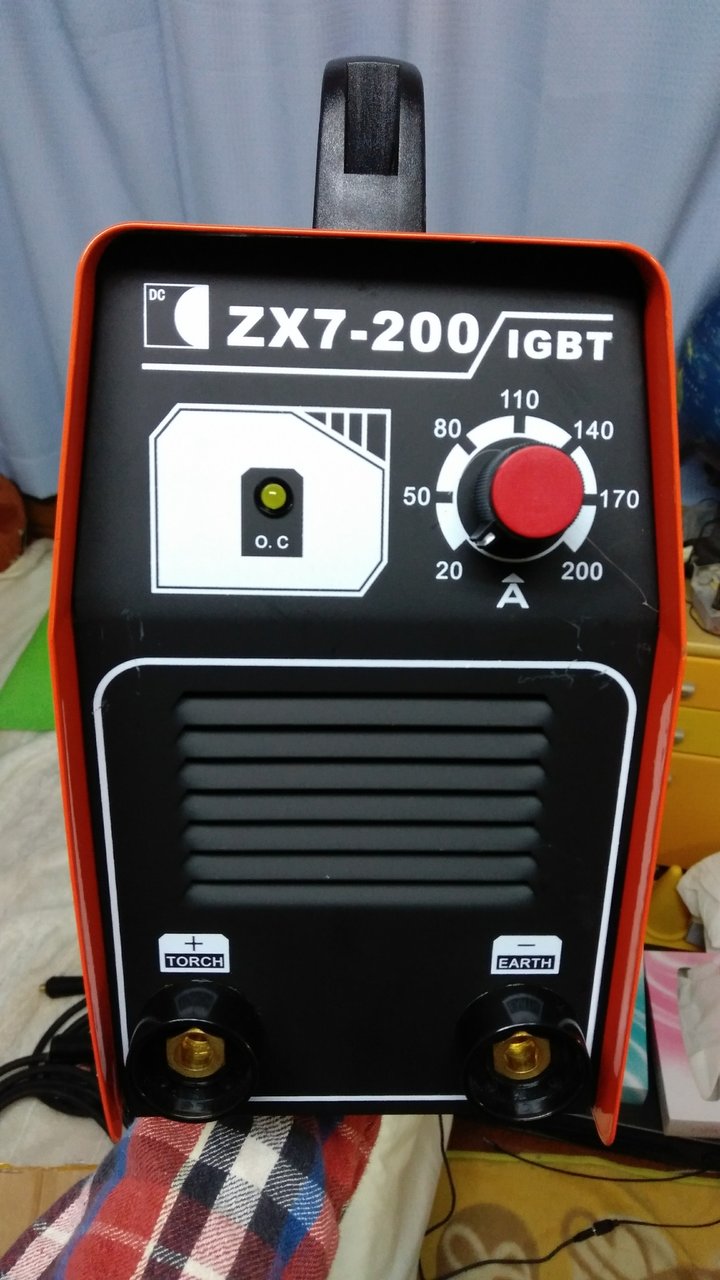

ZX7-200という型番です。

早速開けてみました。

内部はスカスカです。果たしてこんなので溶接できるんでしょうか…

非常に重量も軽く、2kg〜3kgかなぁと思います。トランス式の交流アークと比べるとえらい違いですね。

銘板ですね。200A出力時、使用率は60%で155Aで100%の使用率とあります。ホントかいな?

また、定格電流もピーク43.6Aと

しかし下記のブリッジダイオードの定格が25Aなのでどうあがいても43Aも流せないはずなのだが…32Aでも無理だぞ

例のブリッジダイオード。25A定格。型番は忘れた。

1次平滑コンデンサは470μFが2並列。少ないような気もするが、まぁこんなもんだろう。

2次側ダイオード。

F60UP30DNが2つ

1素子の内部に2つダイオードが入っているので4並列という事になる。ダイオードの並列で容量を稼ぐというのはやってはいけない設計なんだがな…

30Aが4並列と言うことで合計120A

200Aとは程遠い数字に。

1次側スイッチングIGBT

40N60NPFDが2つ使用されているようだ。と言うことはハーフブリッジでスイッチングしているらしい。

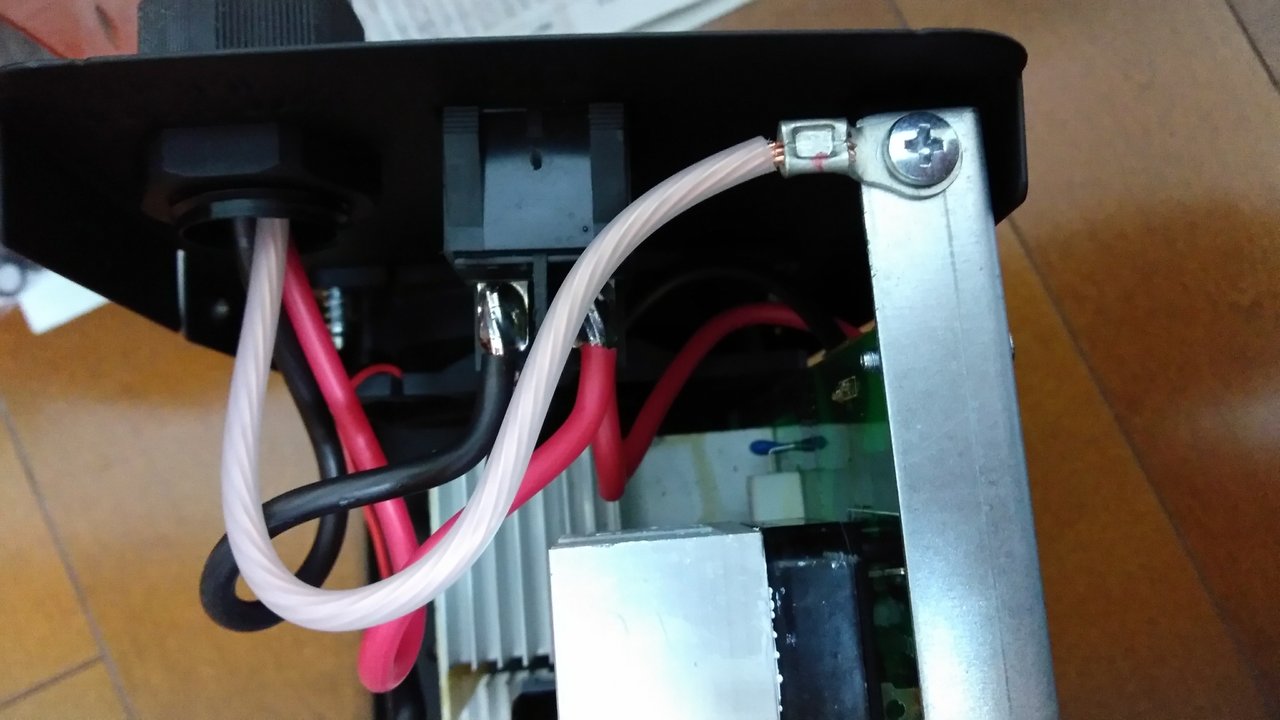

1次側のケーブルに1.5sqという訳のわからないほど細いケーブルが使われていたので3.5sqのケーブルに交換。

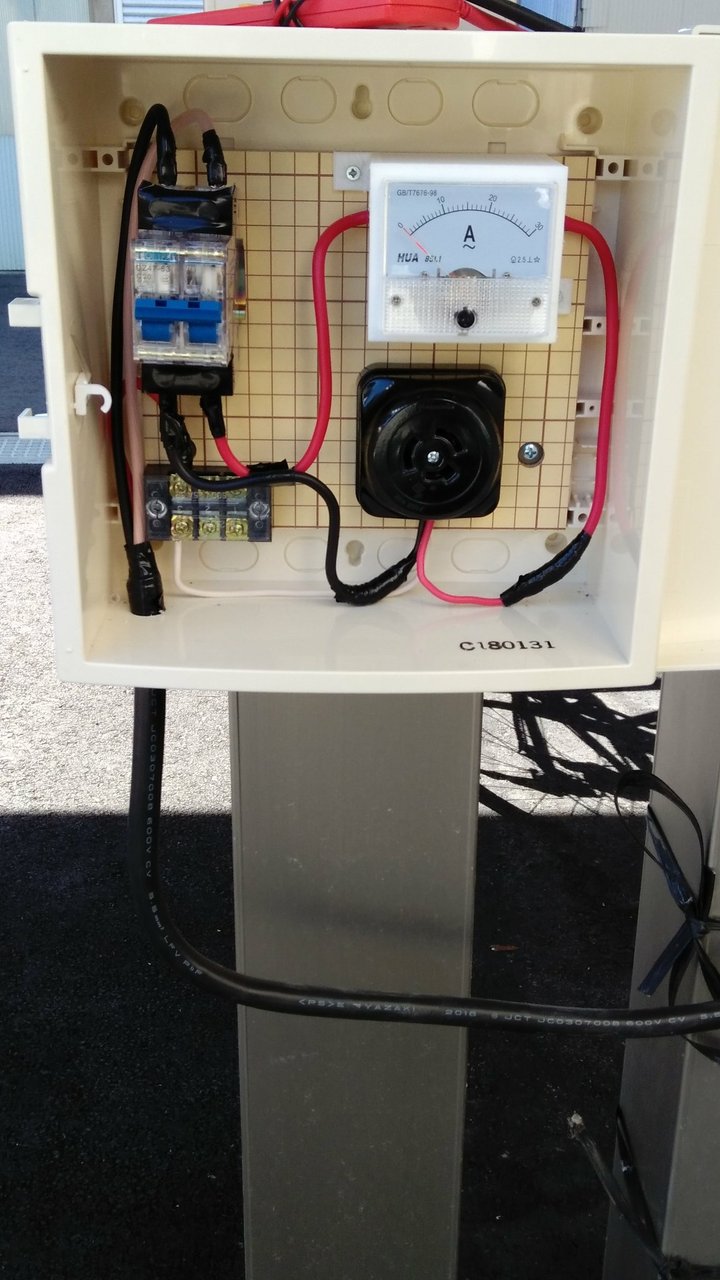

溶接機用に単相200Vのコンセント盤を設置

将来30Aに増設することも考えて5.5sqで、電流計も30Aのものを設置

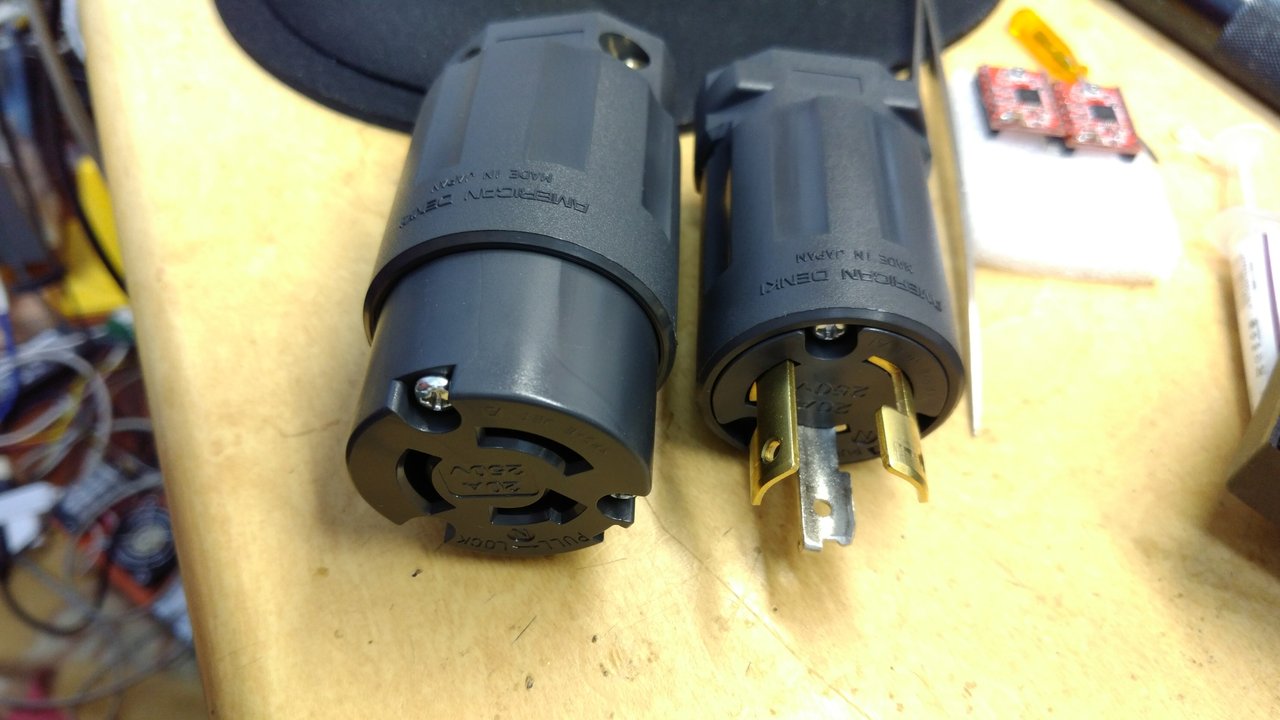

コンセント自体は20A200Vの引掛けタイプを。

引掛けタイプが後々正解であったと知る。

コードが重くても抜けてこない。

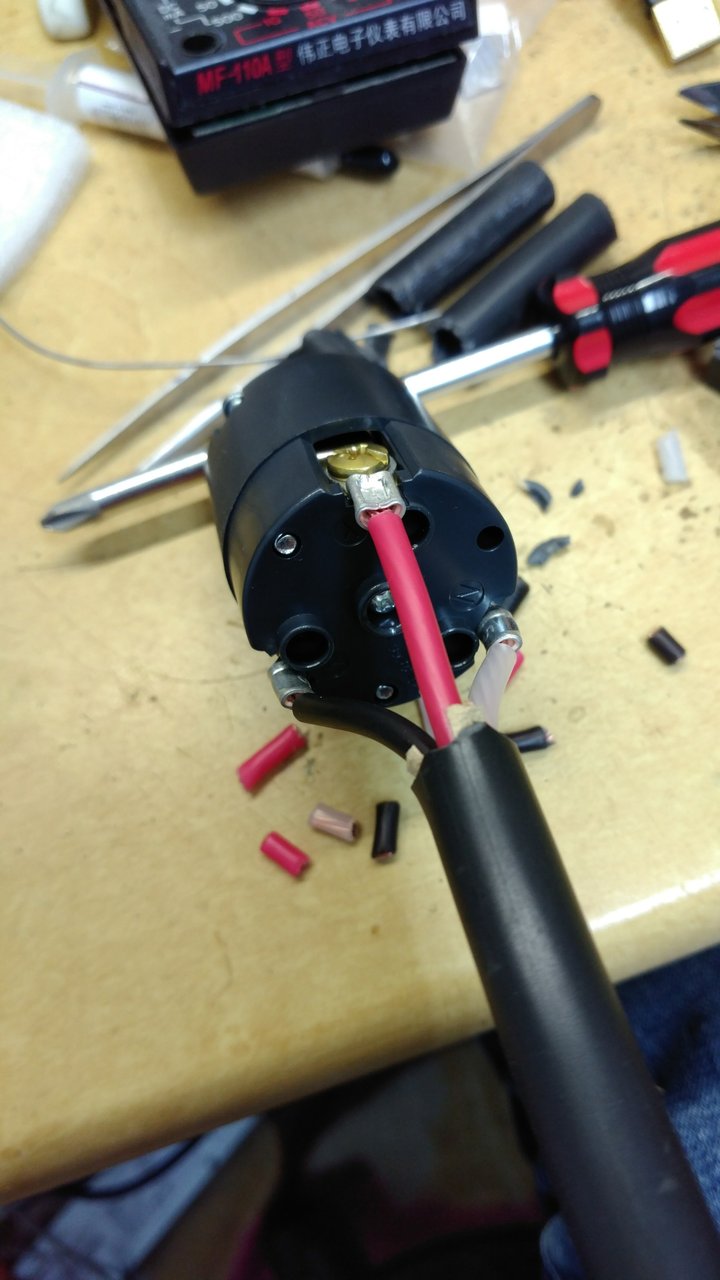

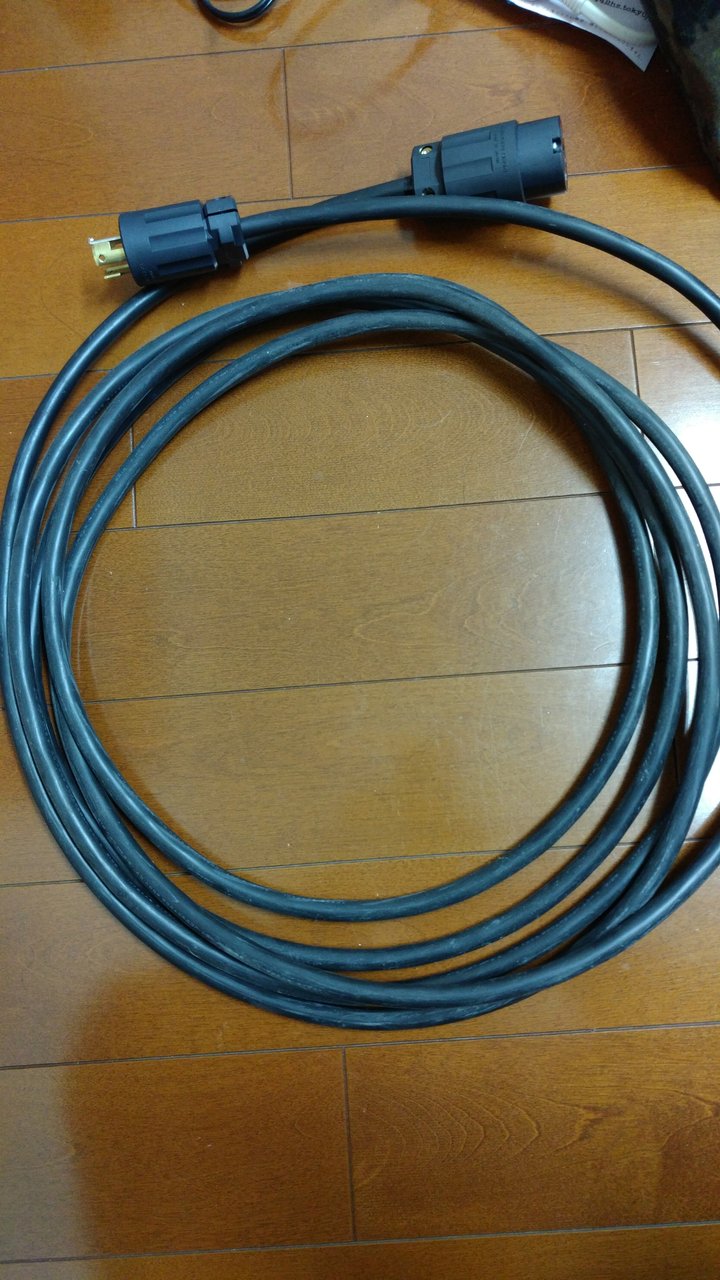

単相200Vの延長コードも作成。アメリカン電機のが安かったので採用。

3.5sqで6mくらい。

5.5の圧着端子で。

3.2mmの溶接棒5kgと9mm厚の鉄板をいらないという事で会社から頂いてきた。

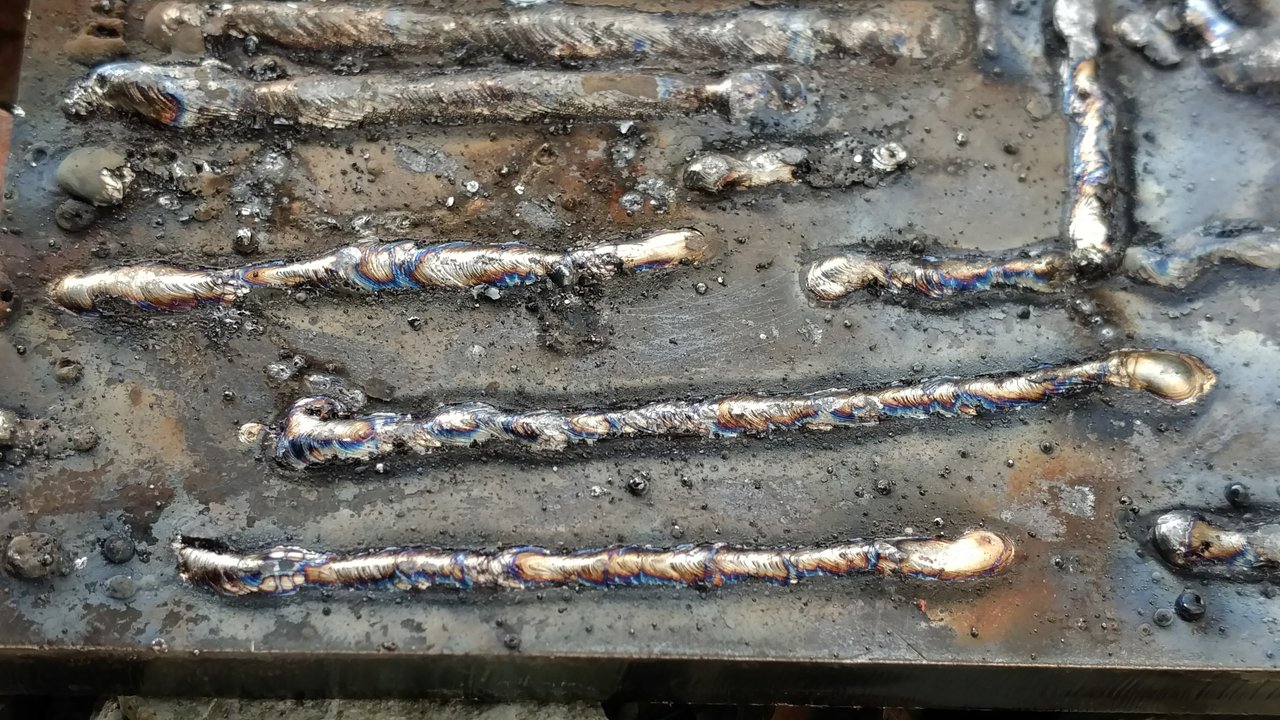

初めて溶接してみた。人生初です。自分で言うのもなんですが、それなりに様になっているのでは???

2時間くらい練習したでしょうか。わりとアークスタートもできるようになって来ました。

200Aも溶接電流が出ないことは明らかなので実際、どの程度流れているのか測定してみることに。

直流電流が測定できるクランプメーターで測定してみました。

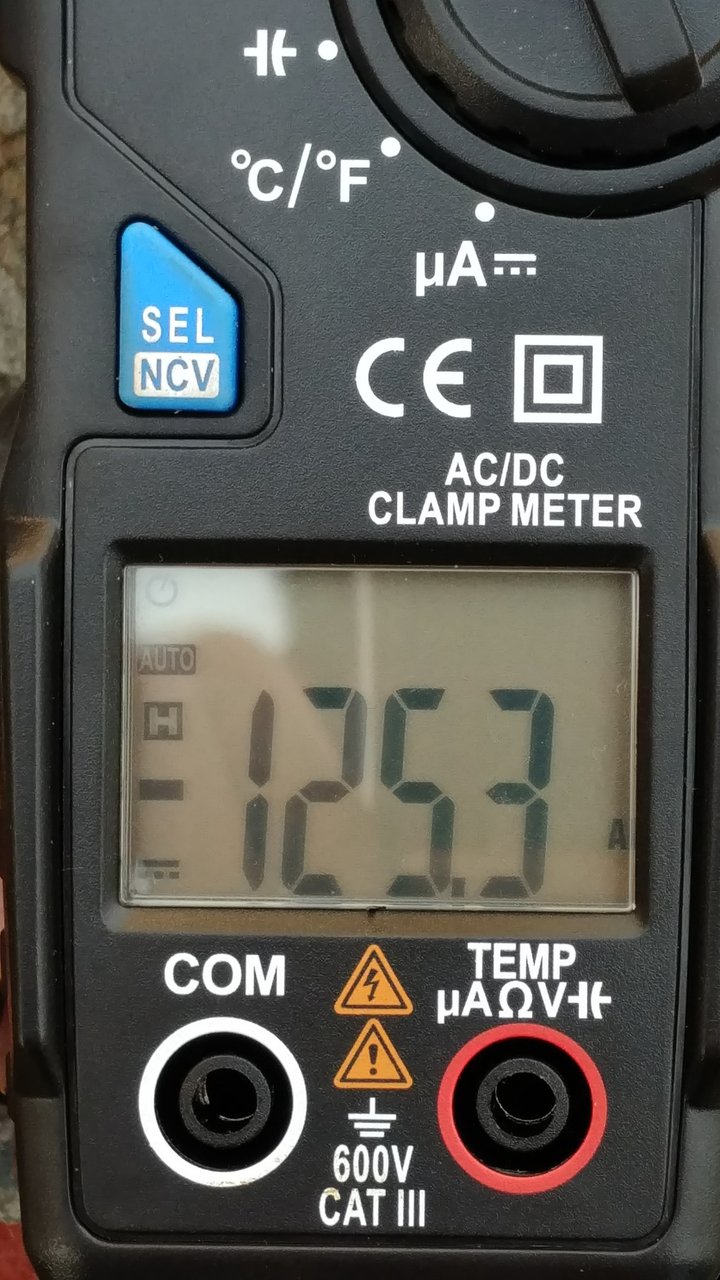

結果は200Aのダイヤルで120A程度の電流でした。まぁ予想通りですね。

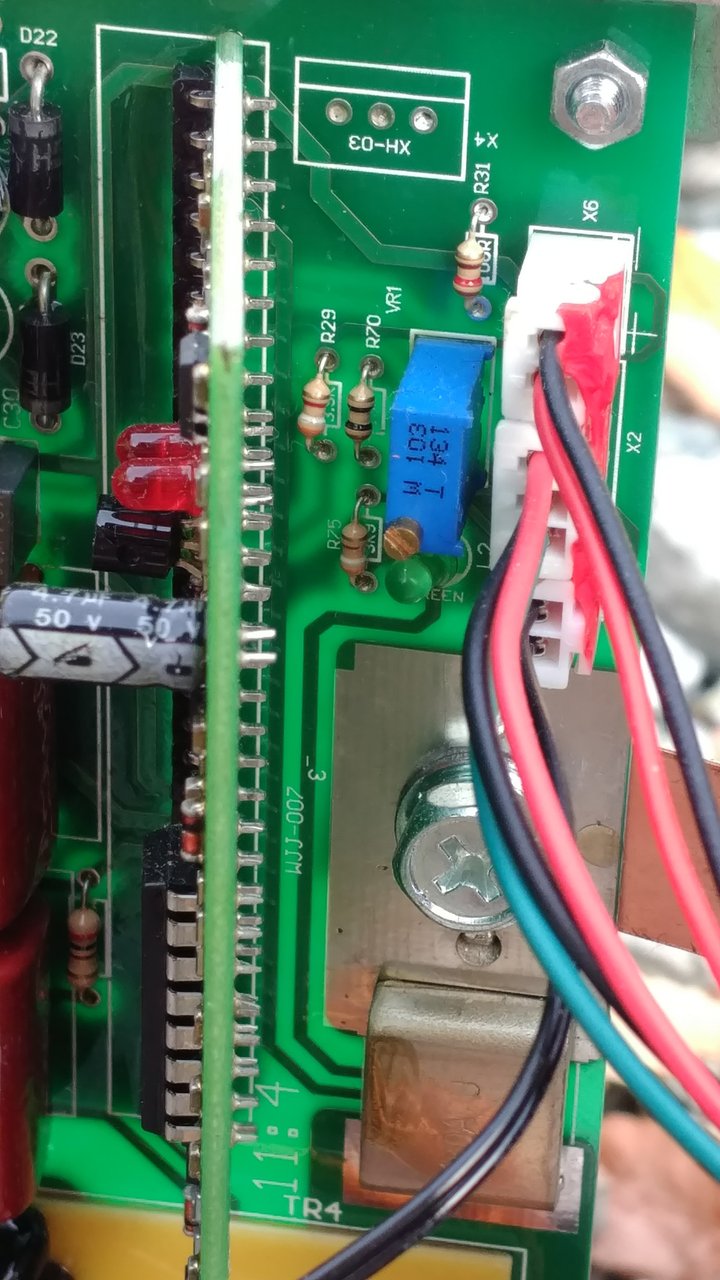

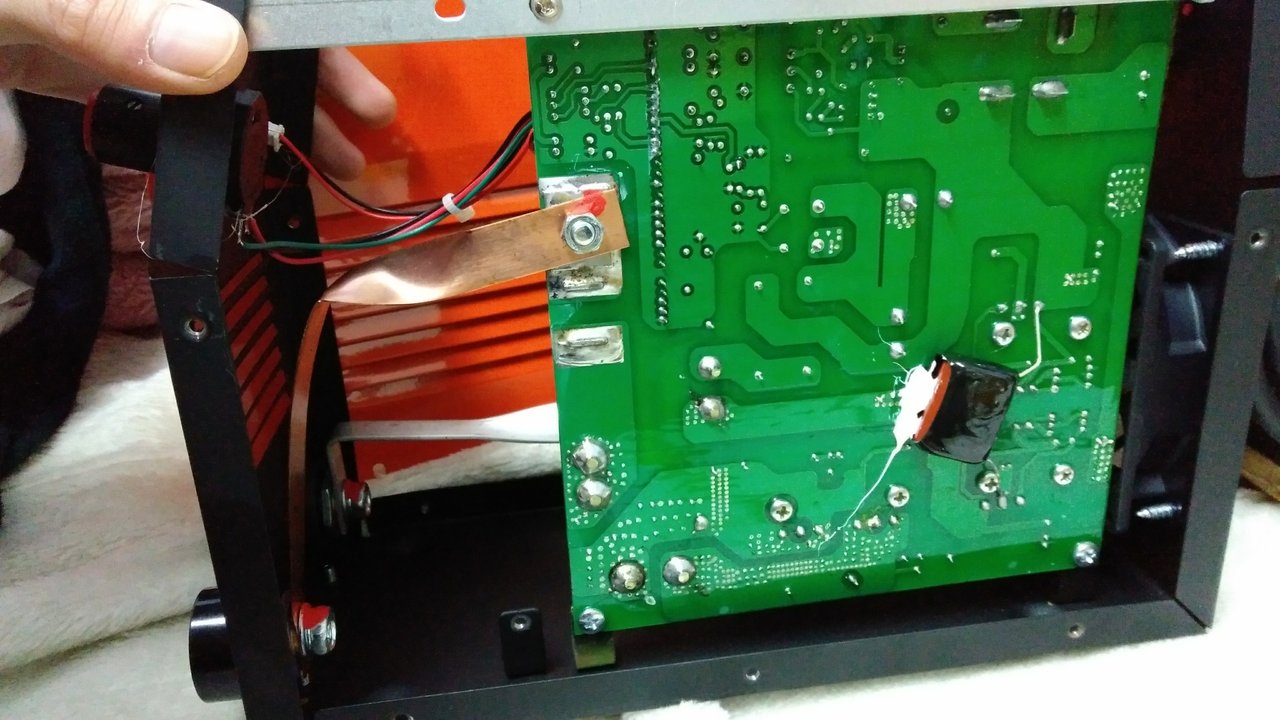

なんとか溶接電流を上げられないかと基板を眺めていると多回転の半固定抵抗を発見。

回路を追いかけていくとどうもこいつが溶接電流の設定をしているっぽい。

180Aと書かれたシャント抵抗に繋がっている。

適当に5回転くらい?（覚えていない）グリグリ回してみる。

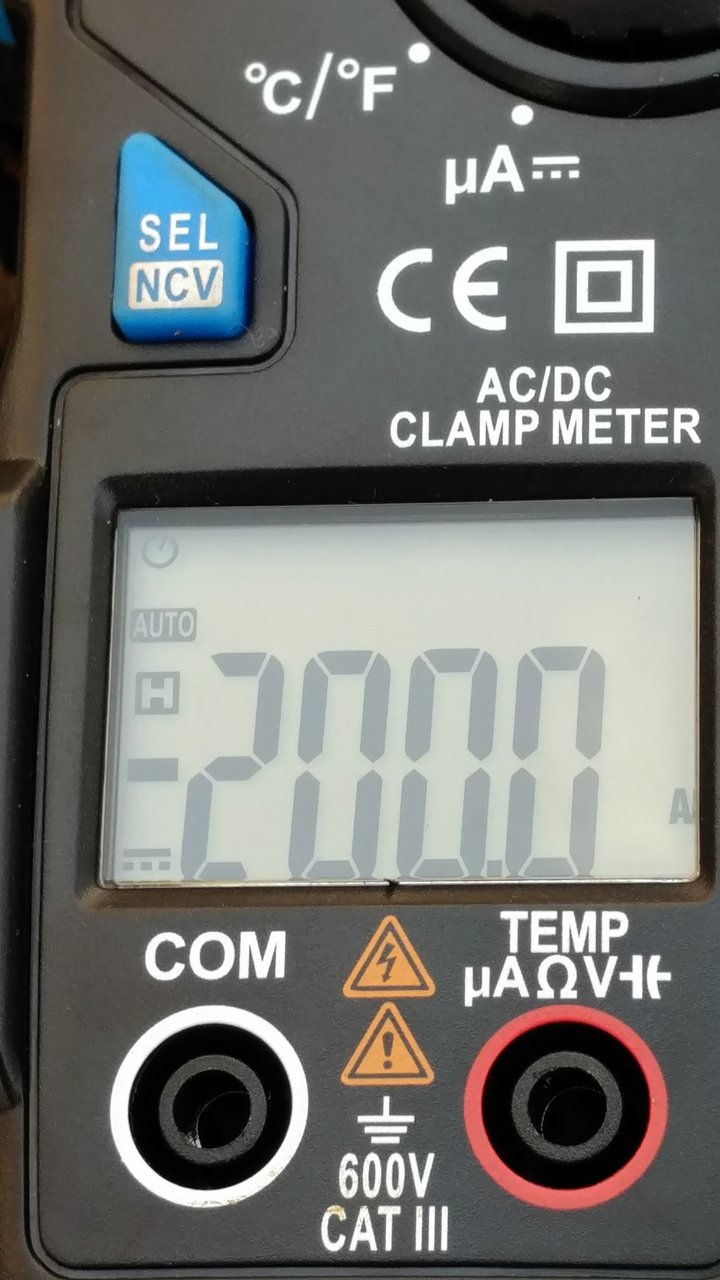

ヤッター!ビンゴ!ここが溶接電流を決定する半固定抵抗で間違いないようです。200A出ています。不思議なことにオーバーカレントの表示も出ません。

しかも何故か2次側のダイオードが死んでいません。よく分かりません。無事にめでたく200A出力出たのでよしとします。

多分ダイオードは逝かれると思います。その際は300Aのファストリカバリダイオードに交換しましょう。

ダイオードが壊れてから考えることにします。

交流アーク溶接機を使ったことがありませんが、アークも飛びやすいし値段にしたらいい買い物だったんじゃないかなぁと思います。

改造嫌いな人は素直にスズキッドのimax120とか勧めておきますよ。

個人的には面白い溶接機ですよ（ジャンカー的な視点で）

工作の幅も広がった事だし。

溶接で何作ろうかなぁ。

それではまた〜

追記

この溶接機にはPFCはおろか、ノイズフィルターも搭載されていないので性能には関係ないが周囲への障害という意味でノイズフィルターを追加したほうが良いと思われる。

追記終わり

2017年12月31日

HP 2570PのCPU交換

今年最後の更新！

読んでいただいた方、1年ありがとうございます。面白い記事提供できるように頑張ります。

今回はいつも筆者が普段使っているHPの2570PというノートPCのCPU交換です。

元々i5 3360Mがついていましたがi7のクアッドコアに換装してみたいと思います。選んだCPUはi7 3720QM。なんでこれにしたかと言うと海外サイトにはi7 3720QMを使ったモデルが売られているという情報もあり、出来るのではと思ったわけです。

放熱はTDPが35wから45wに増えるため心配ではありましたが、元々そういったモデルがあるなら大きな問題は無さそうだと。

某オークションにて2個セット中古を15kで落札。

古いグリスが塗り塗りされてますが取り除くため無問題。

ピカピカに。

このPCの良いところ、好きなところはここ！拡張性に富んでいてねじ1本も外さずともカバーが開いてすべてのパーツにアクセスできるところ。

ノートPCだと全部バラさないとCPUまで辿り着けないものも多いです。CPUもはんだ付けの物も最近は小型化の為普通です。

拡張性に富んでいるのはありがたいです。

交換作業自体は難しくないので5分もあれば終わります。この機種の場合。大抵は全部バラさないとCPUが見つからないのが多いと思いますね。

ついでにファンにホコリが溜まってたので掃除。

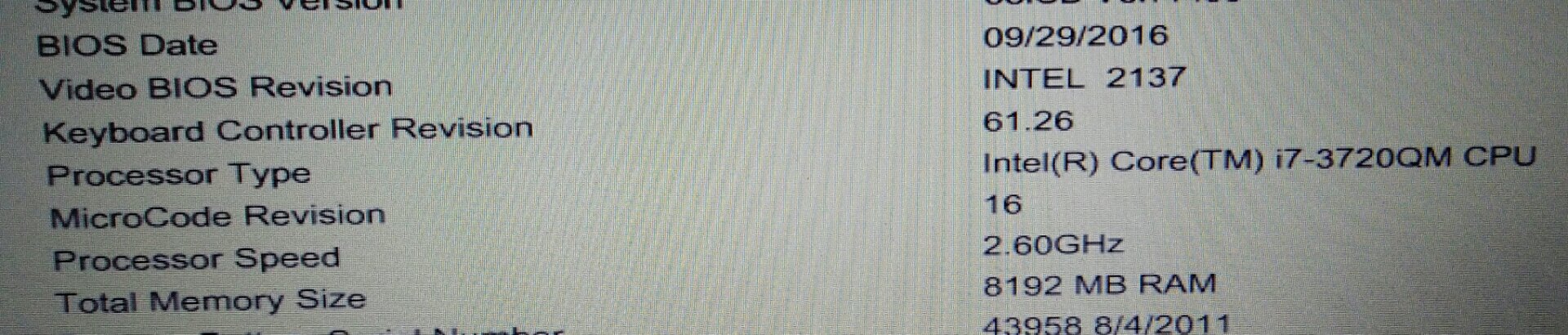

もとに戻して起動させてみると…キターーーー！やりました。BIOS上では認識されています。　

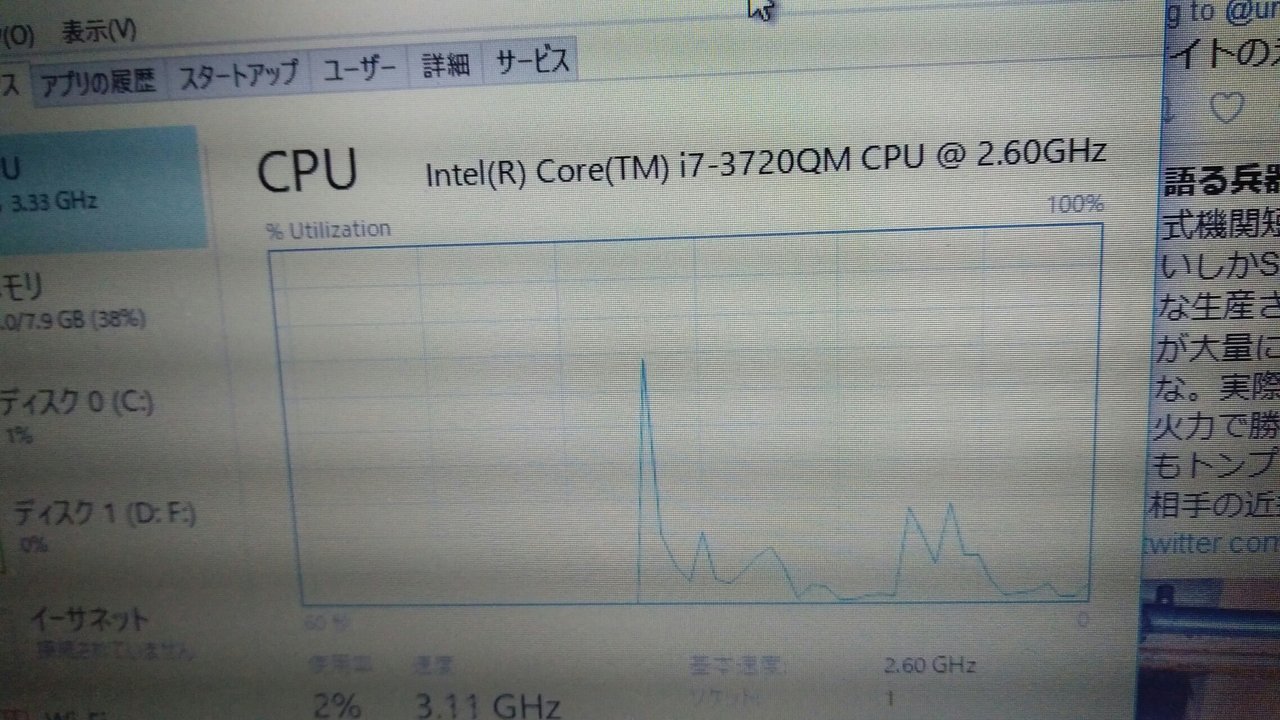

タスクマネージャーでも無事認識されました。表示を切り替えると8スレッドちゃんとあります。

core i7 3720QM、SSD128GB、HDD500GB、メモリ8GB搭載のハイスペックPCが爆誕しました。

ここまでの改造費で2万円前後だと思います。脅威のコスパ。

これであと当分は戦えるパソコンでしょう。グラフィックが貧弱なのは仕方ないですね。外付けという選択肢もありますが、特に必要性も感じてないので要りませんね。

それではまた来年！

2017年10月22日

ダイソーの200円テーブルタップを分解する

2ヶ月以上も放置していてすみませんね…ネタはあるのですがやる気（ry
ダイソーに久しぶりに行ってみると100円の延長コードが殆どなく、200円の延長コードが多かったです。よく見るとプラスネジが2本見えます…う〜んバラしたい！もしかしたらコンセントのみ使えるのでは？という衝動もあり、この200円の延長コードを買うことに。

全体の商品画像撮り忘れたのでコンセント部分のみ

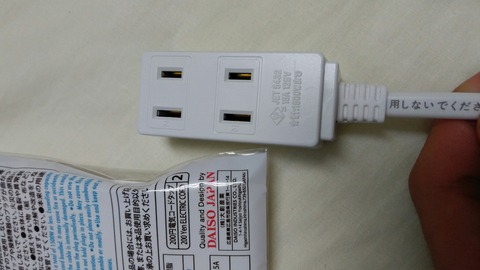

コンパクトな3口タップです。

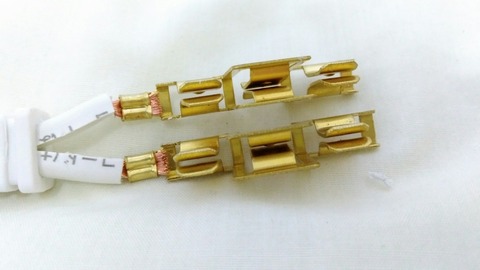

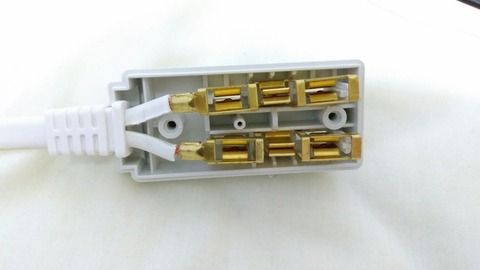

バラすとシンプルに黄銅の金具があるだけ。

安い延長コードにありがちなはんだ付けも一切なく、圧着接続している点もgood！
圧着部分を切って補修用コンセントにしても良さそうです。200円ですし。

横から
200円商品だからか？作りもしっかりしていてそのまま使っても問題なさそう。

2017年08月07日

ノートPC買っちゃった

えー、やっと書く気になったので記事を書いてみようと思います。だいぶ前の事なんですが、ノートPC買い換えました。例の水冷ノートではプロセッサ的に限界だったのもあり買い換えに。

HPの2570Pです。

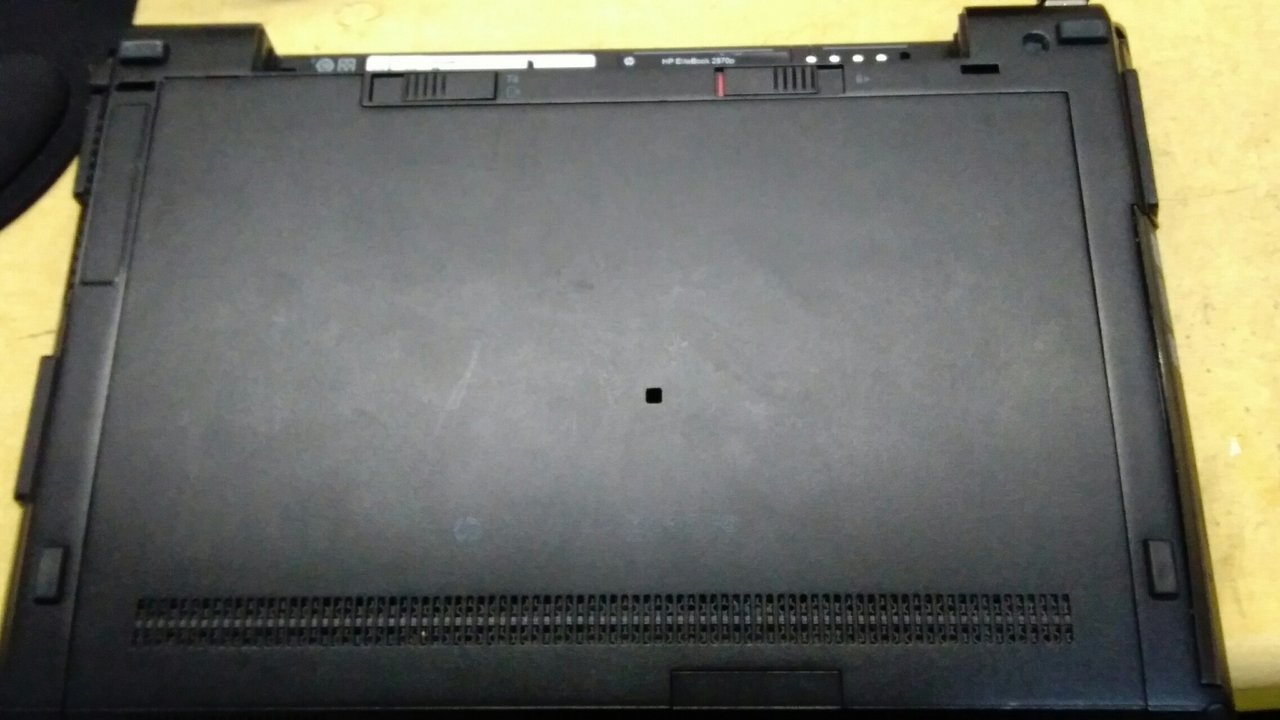

こいつの良いところはワンタッチで裏ブタが外れて全てにアクセスできるところで整備性がGood！

前の機種(2540p)は整備性最悪でCPU交換も出来なかったので2570pは最高です。

それでですね、届いたのは良いんですがファンから異音がするという事でファンを交換することに。調べてみるとSUNONのファンは良い噂を聞きませんね…

そこでAliExpressで探します。

ありました。せっかくなのでこの際SUNONではないメーカーを使ってみようかと。FORCECON…あまり見ないけどまぁ良いや。

届いた。2週間くらいかな。まぁ普通のファン。

いざ、装着！

うーんファンの異音が綺麗さっぱり無くなって良い感じや。以前のはどこか引っかかるっていうかそんな感じの異音がしてて角度によって音が変わってたっけな。

そしてこいつのストレージはSSD128GB。起動めちゃ早くてもうHDDに戻れないですわこの速度。

ライトンのSSDとかあまり見ないですね…

128GBではストレージが少ないのでストレージを増やすことに。

ちょうどよくDVDドライブが付いてなかったのでそこに2.5インチHDDを増設します。

アキバのツクモから中古HDD買って来ました。なんか9のつく日？とかで安かったですね。9%オフだっけかな。たまたま9のつく日だっただけです。

AliExpressで2570pのDVDドライブに合う変換アダプタを購入。1kくらいの値段。

まぁ普通に入りました。

無事認識された。

時間も少なくていい中古や。

中は最終的にこんな感じに。

750GBのHDDも売ってて差額600円くらいだったしそっちの方が良かったかとちょっと後悔。

CPUの放熱も問題なし！

これからはこのパソコンで行きますかね。

それではまた〜

タグ：: パソコン; 改造; HDD; ファン

2016年05月02日

中華LEDバーライトを買って改造してみる

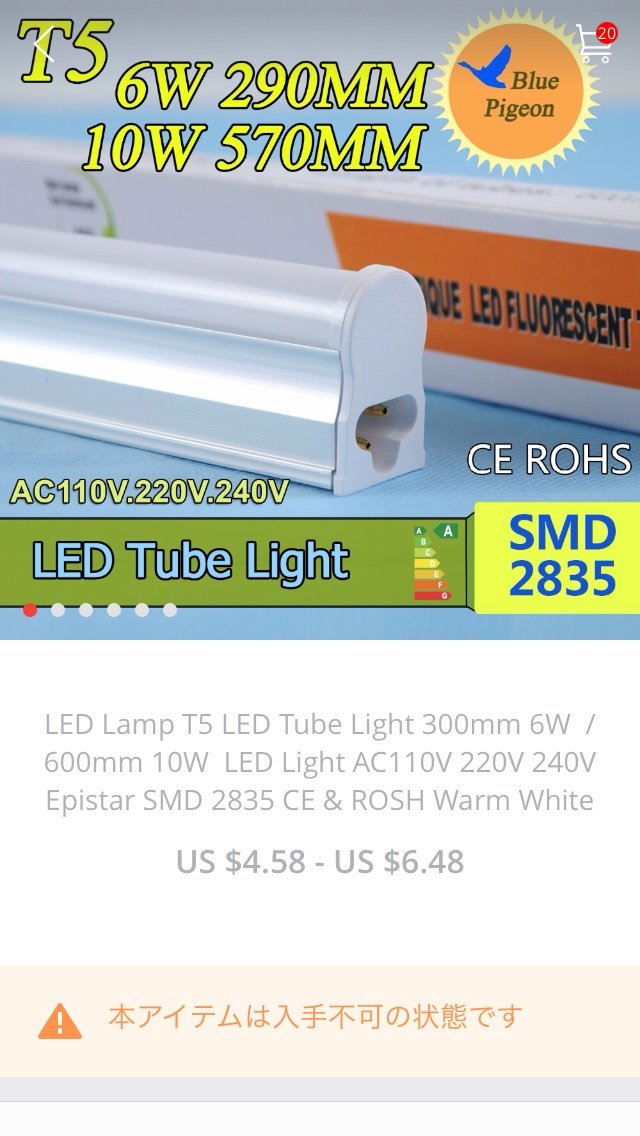

いつものAliExpressを徘徊しているとですね、LEDバーライトが格安で販売されてました。

110V10WタイプのLEDで$4.58でした。

日本円にして500円ちょっとでしょうか。

なんか自分が購入して数日後には購入できない状態に…

このような状態なのできちんと届くのか不安でしたが1ヶ月半かかってやっと届きました。遅すぎですね…

LED照明ががこんなに安いので中の回路どんなものが入っているのだろうと考えてました。たぶん安いのでコンデンサとダイオードでトランスレス電源を構成しているのだろうと。

こんな感じでした。アルミで出来ていて放熱は良さそうです。長さ60cm

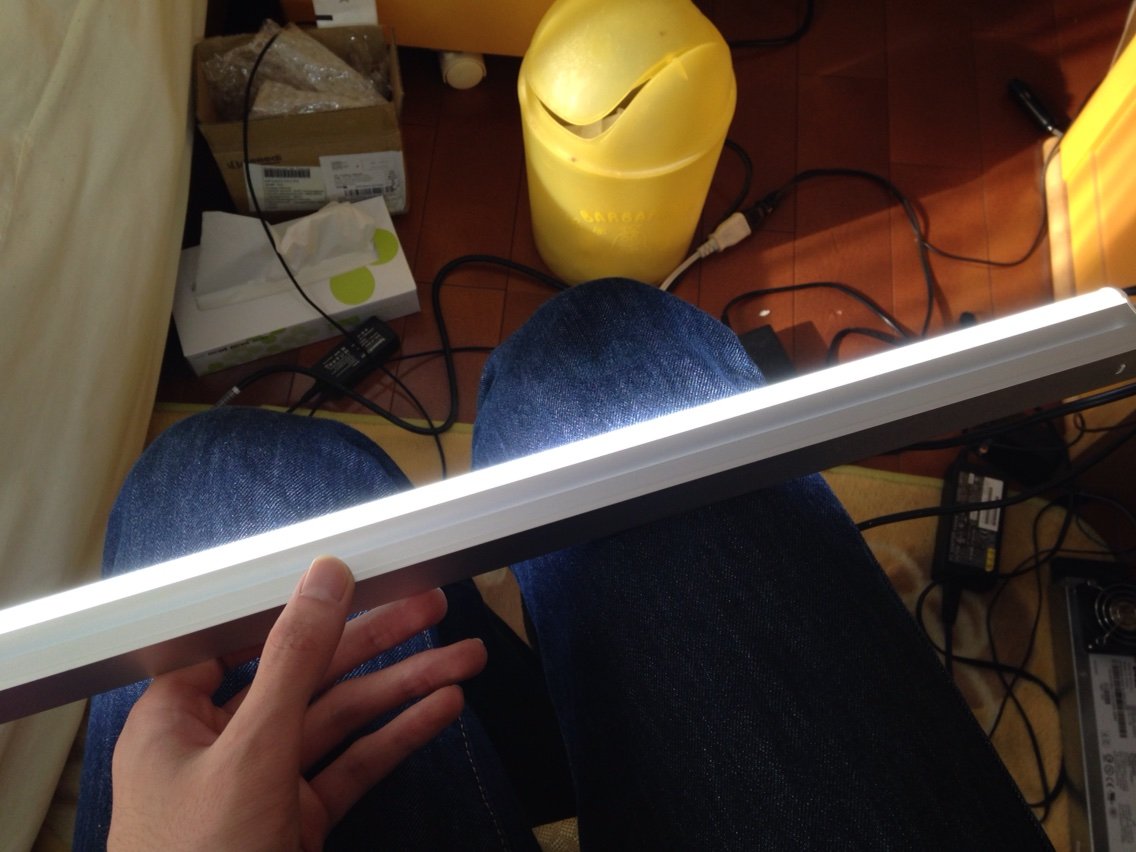

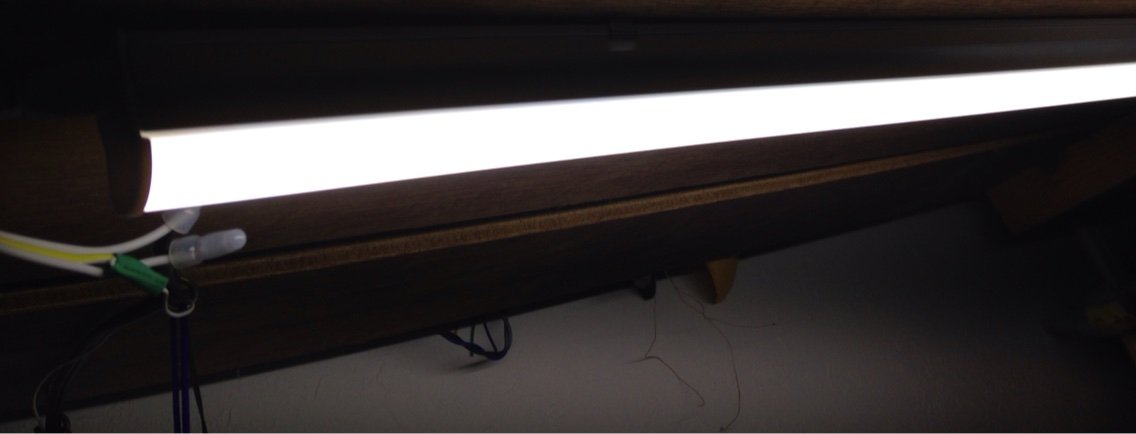

点灯させてみるとかなり白っぽい色で筆者が大嫌いな昼光色です。7000kくらいありそうです。

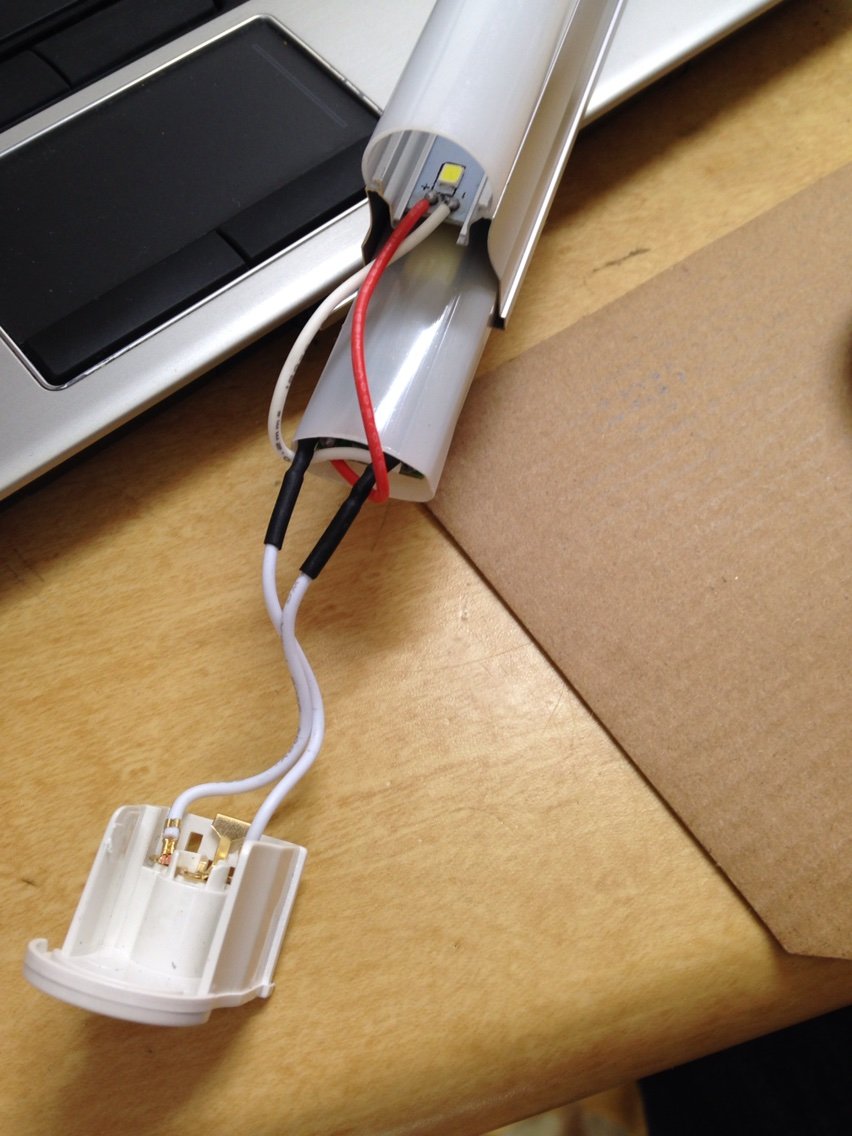

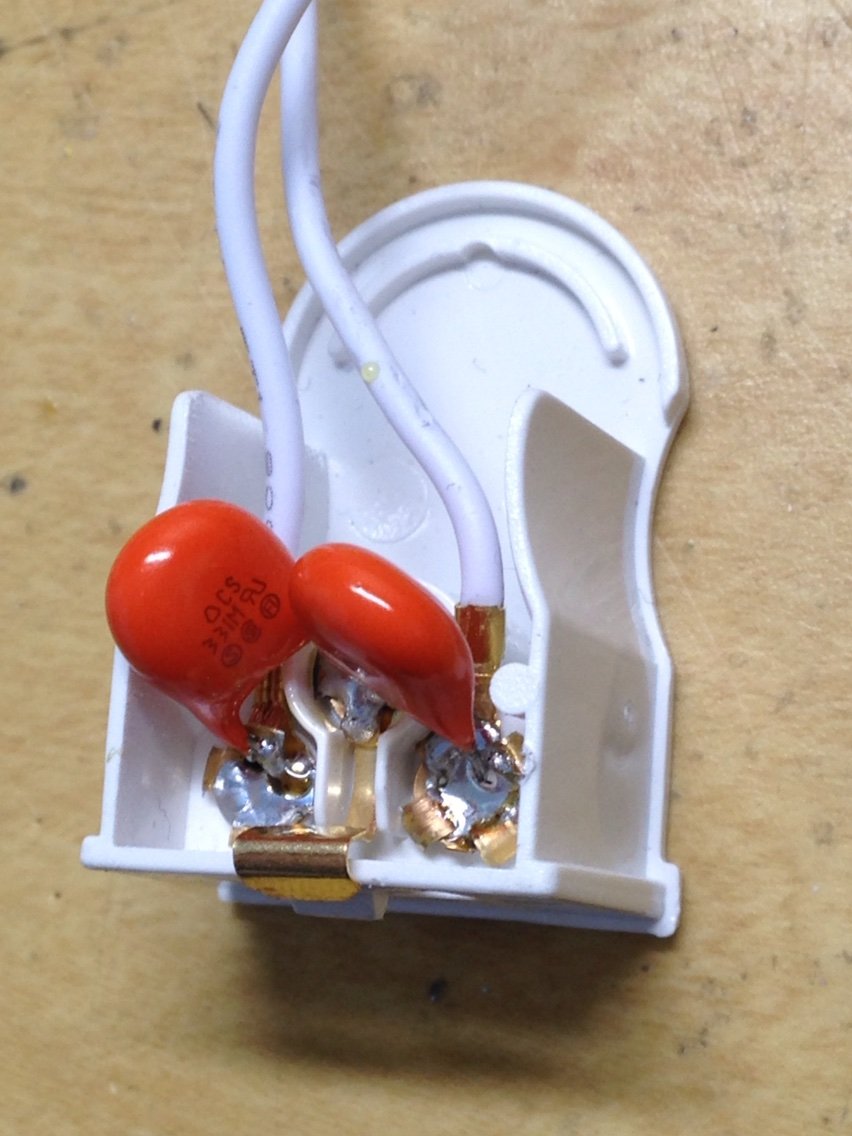

早速バラします。ネジは使われておらず嵌め込みでした。

何やら回路基板がみえます。

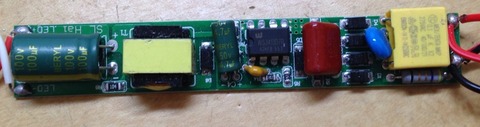

引っ張り出してみました。値段の割にはかなりしっかりした回路でちょっとびっくり。

左のトランスのようなものはインダクタでした。LEDへの供給電圧は32V(実測値)です。

実装も半田付けも概ね問題ないです。この値段でこの品質…いい意味で怖いです…。

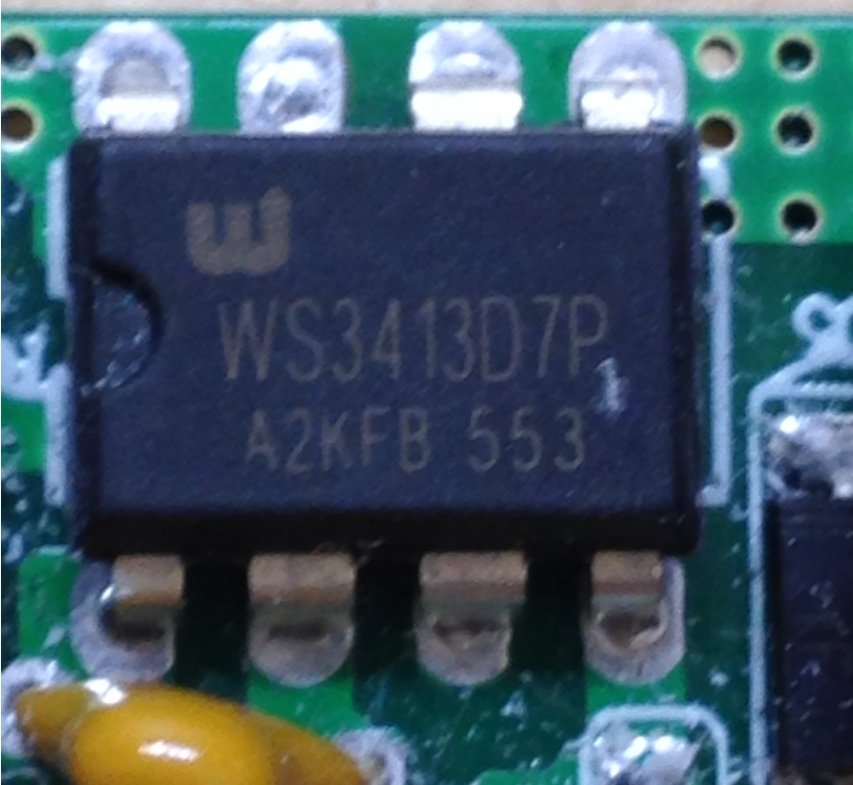

中央に見えるICはWS3413DというICらしく、PWMでLEDの制御をするICっぽいです。基板の回路もこのICのデータシート通りでした。

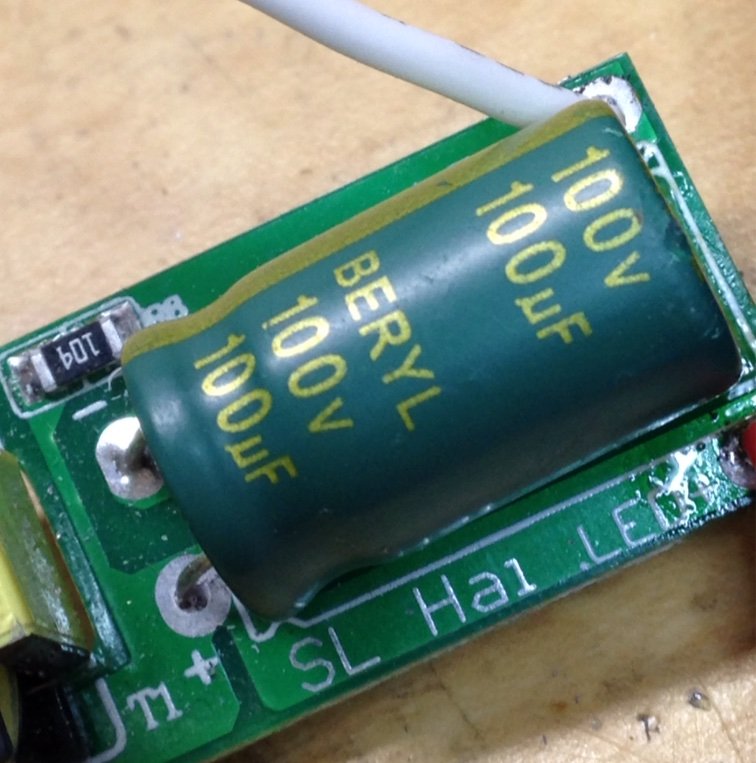

LED照明の寿命を左右する電解コンデンサ。中華ケミコンであるこいつが40000hも持つとは思いません。メーカーはBERYLと言うところでRCシリーズのようです。データシートを見てみると105°C、Low impedance type、寿命は2000hですね。用途はLED driver power supply、ballastとなっています。LED電源にしては寿命が短い気がしますが…まぁデータシートで長寿命でもすぐ妊娠するんですし。

こいつがいつ妊娠してくれるのか楽しみです。

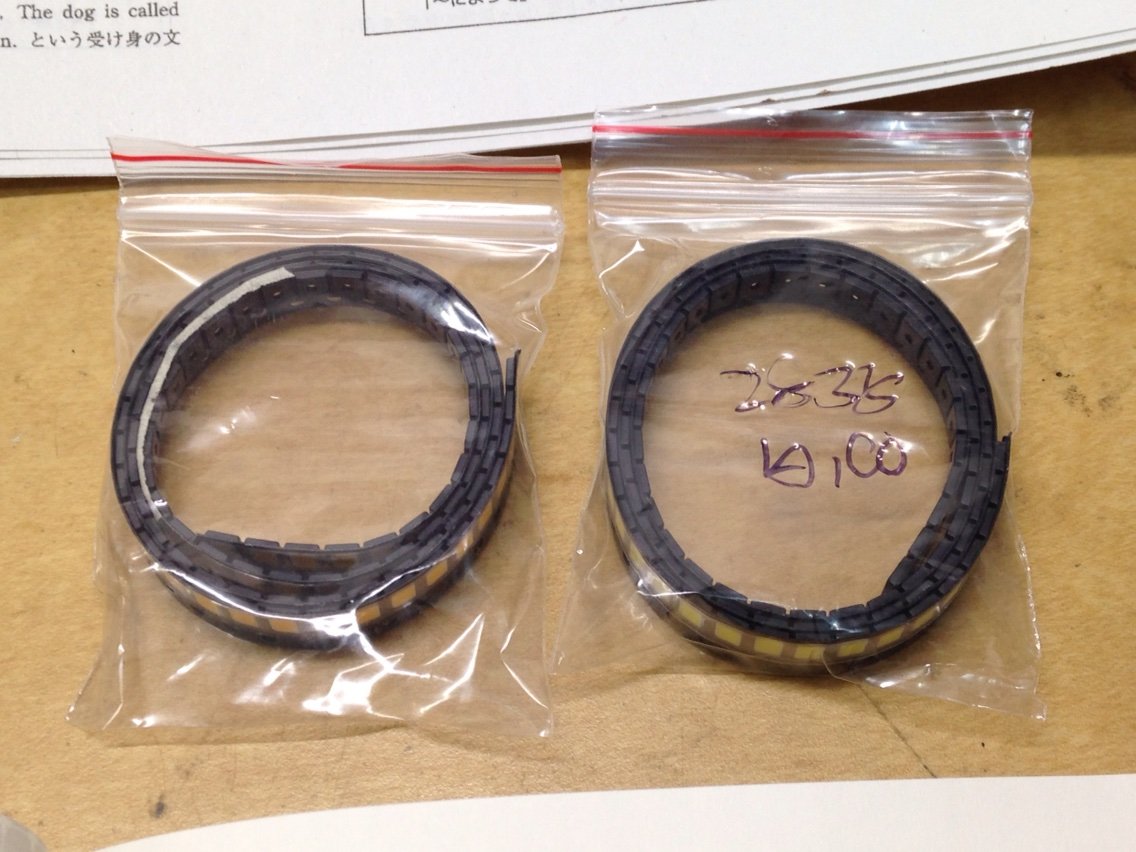

回路の解析はまぁだいたい終了したんですが、LEDの色味が嫌い！取り付ける気にはならない！ということで2835のLEDチップを打ち替えすることに。昼光色と電球色を合わせたらいい感じの色になるんじゃね？ということでAliExpressで探すと2835の電球色が100pcs60円送料込みというバカみたいな値段で売ってます。買いました。
