こんばんは。
今日のガールズ&パンツァーのオーケストラ参戦してきますよっと。記事書いてるうちに今日になっちゃった。
あぁ〜〜楽しみなんじゃ〜〜

それで、タイトル通りなんですけども裸圧着端子用の中華製圧着工具壊れました。はい。50回も使っただろうか??

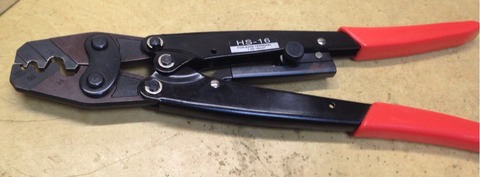

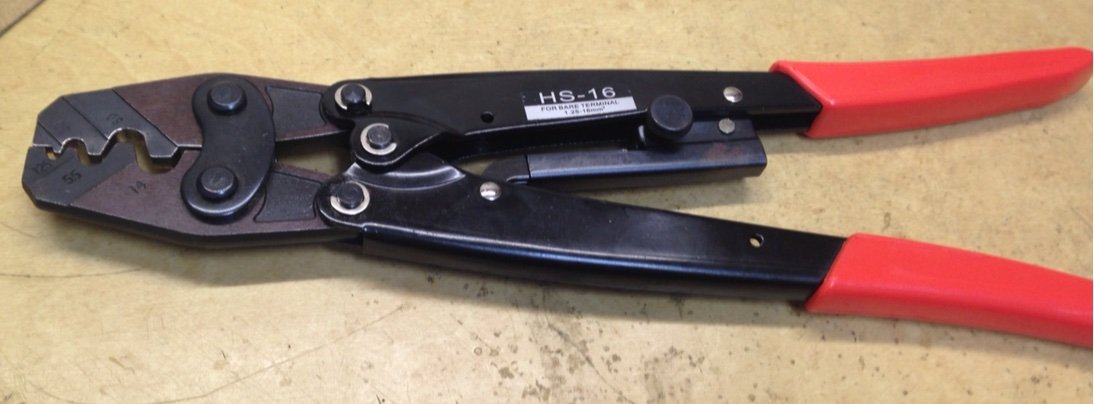

コレですね。みんな大好きHS-16
中華圧着工具の代名詞みたいな感じですが。見た目では壊れてるようには見えないんですがね。

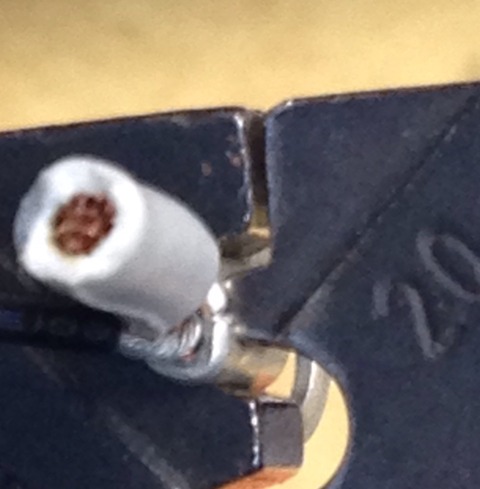

最後まで握っても画像のように閉じなくて最後まで圧着出来なくなってしまいました。ラチェットも外れてしまいます…
ガタが大きくなってしまったのかな?
圧着端子と言うのは適切な工具と電線を組み合わせて初めて高い信頼性が生まれます。こんな状態の工具では圧着した物が信頼できる訳がありません。全く…
てな訳で裸圧着端子はそこそこ出番があるので工具を買わねばならない…
まぁ同じ中華製を買ってみようかと思ったりしましたが安物買いの銭失いは何度も経験しているので安さに釣られずぐっとこらえてJISマーク付きの工具買おうかなと。流石に新品だと高いので…中古で漁ってみました。

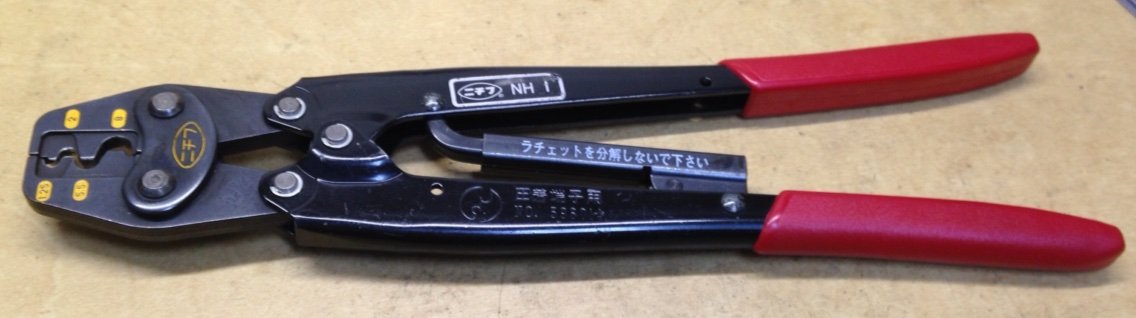

某オークションを少しの期間張り付いてるとニチフの圧着工具が出品されてたので監視。他に誰も居らずに落札。やったぜ。ニチフ純正なので信頼性は折り紙付き。使用感もあまり無く状態は良いです。2500円也。今はモデルチェンジしていて、見た感じマーベルと全く同じような見た目なのでマーベルのOEMでしょうね。
試しにニチフのR-3.5を使って圧着を比べてみようと思います。

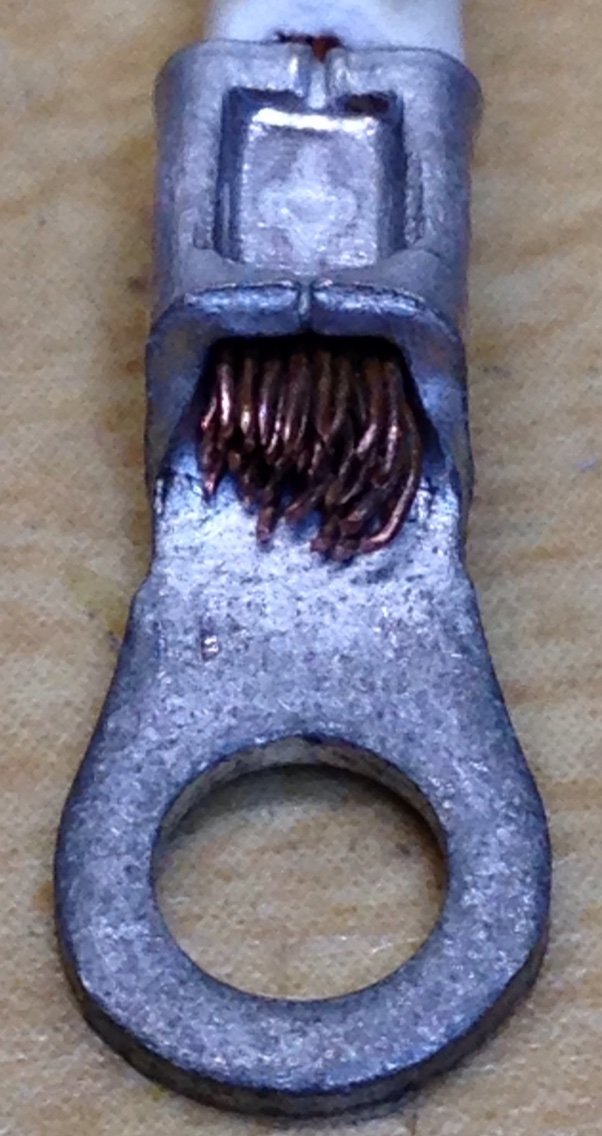

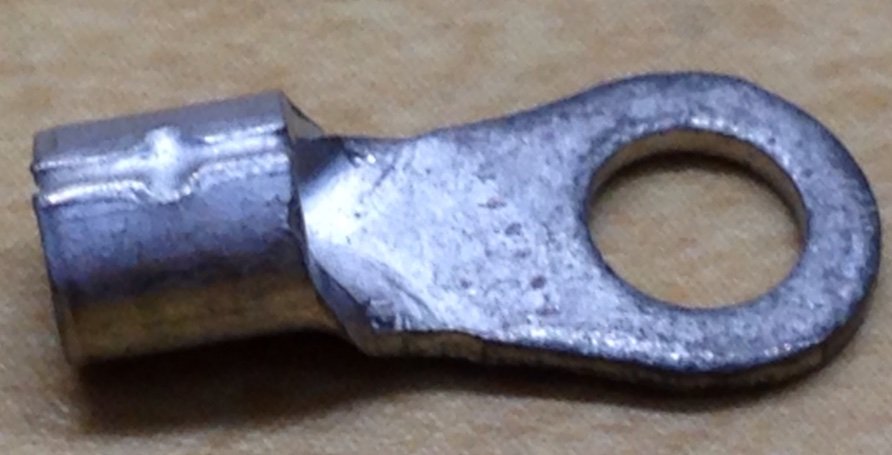

まず中華圧着工具から。
次のニチフと見比べてみてください。

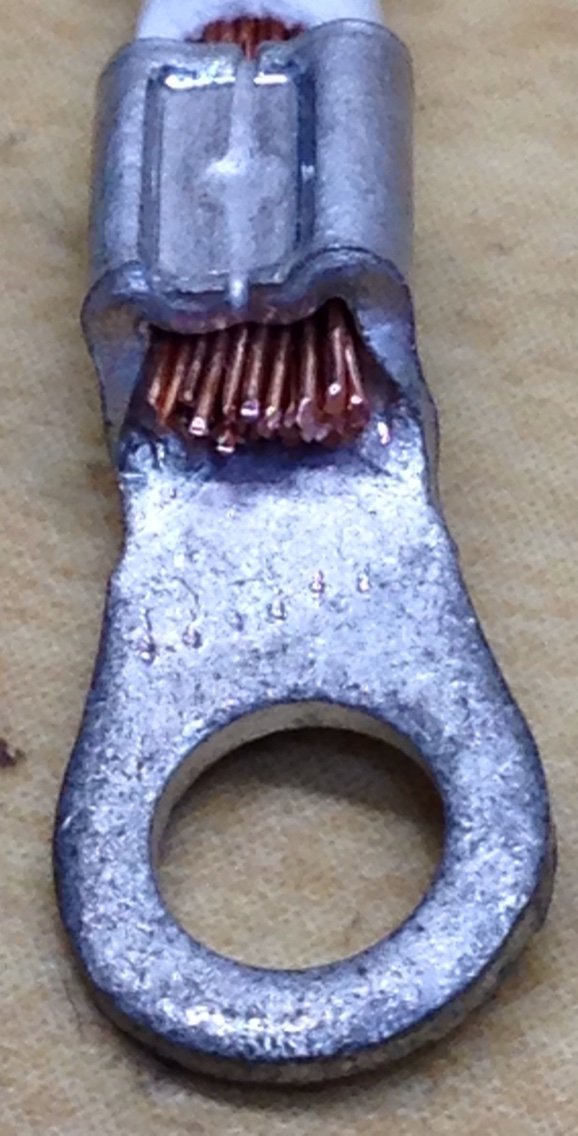

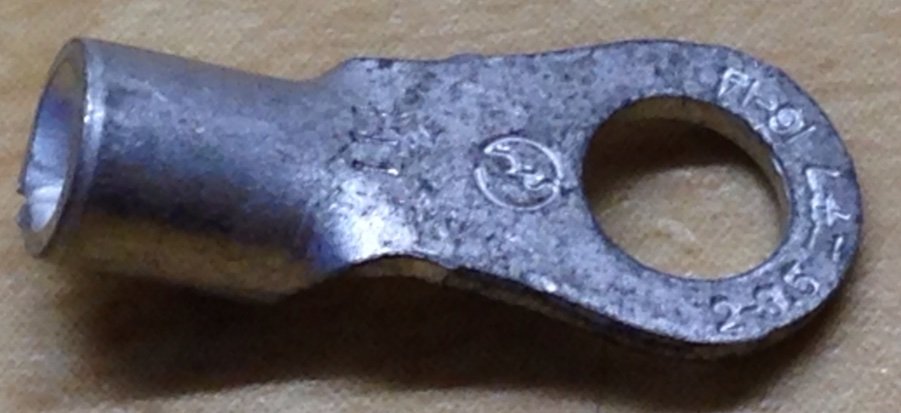

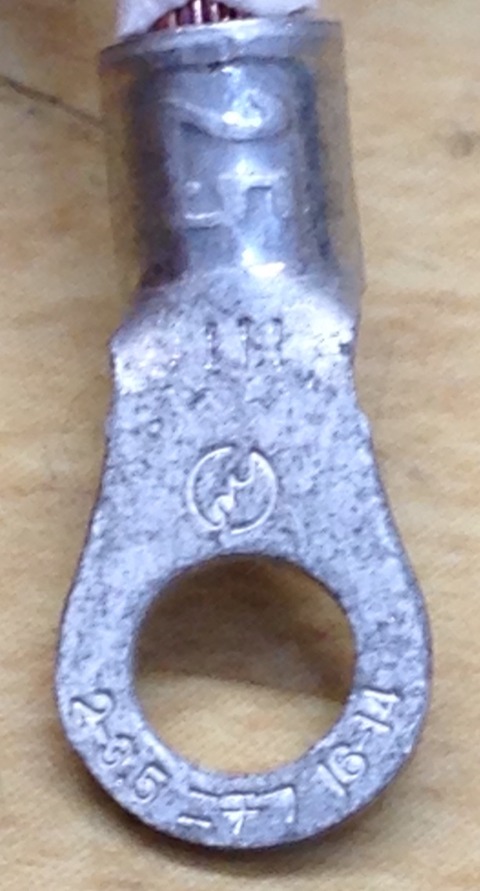

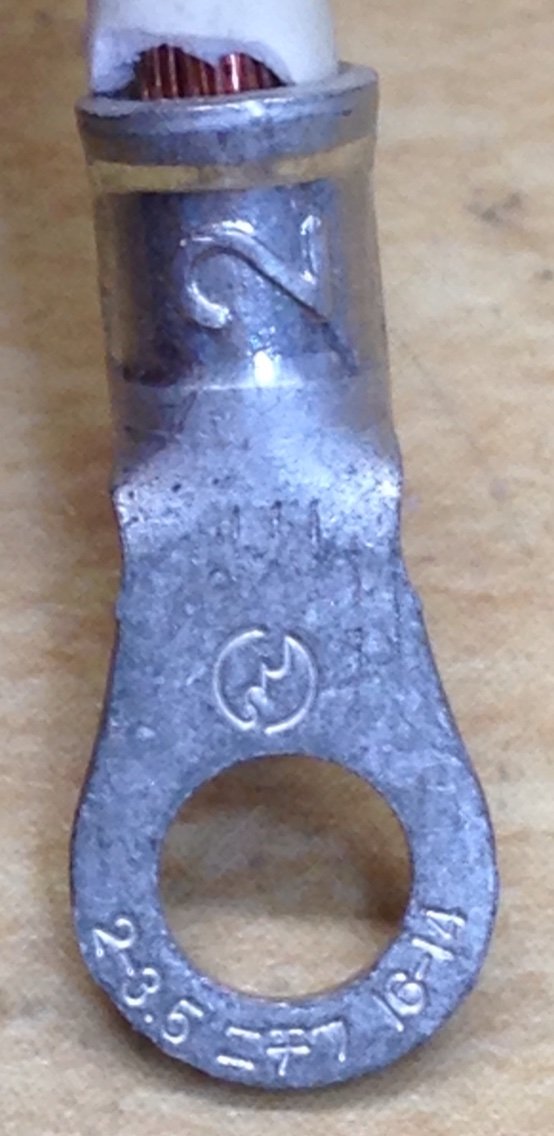

ニチフの圧着工具でかしめた端子。
中華工具はまず刻印が薄い。明らかにクリンプハイトも足りておらず圧着不足になっている可能性が高い。そしてベルマウスも十分な長さ取られていない。
ニチフの工具は…何も言うことはないでしょう。流石です。

こんな短期間で圧着工具が壊れるなんて思いませんでした。圧着工具もまともに作れないのか…
これって個体差なんですかね?品質のバラつきが大きいのはよく聞く話だが。
圧着工具は日本製が良いです。日本メーカーのJISマーク付きならどれも圧着品質は良いでしょうし。
少し高いものの日本メーカーの圧着工具をお勧めします。家を焼かないためにも。

100均の電球型蛍光灯を2年くらい点けてた(1日7時間くらい?)ものが点かなくなったというのでバラしてみた
武田コーポレーションのこいつですね
もう販売されてない商品ですけどまた販売して欲しいですね…
バラした

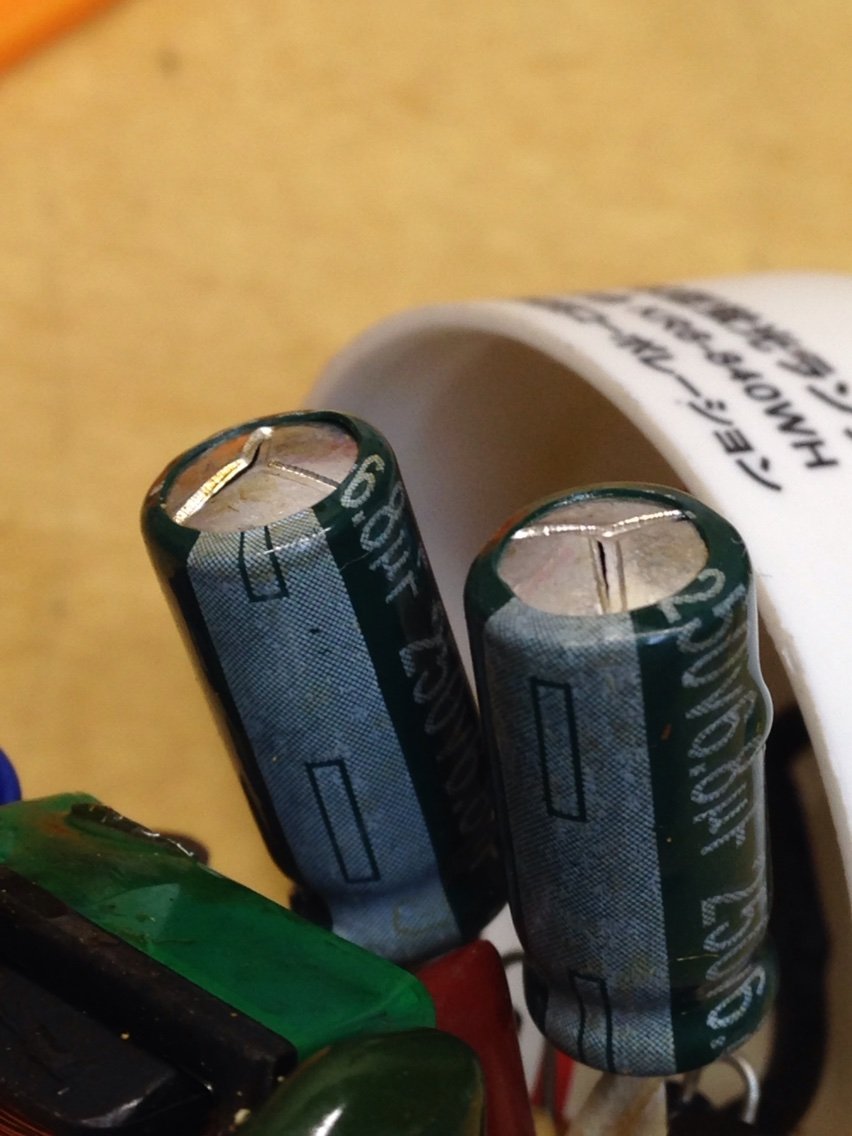

ケミコンが見事に破裂している

メーカーはまた同じCTとかいう謎メーカー
温度125℃対応らしいけどまー中身は普通のケミコンと変わらんでしょうw

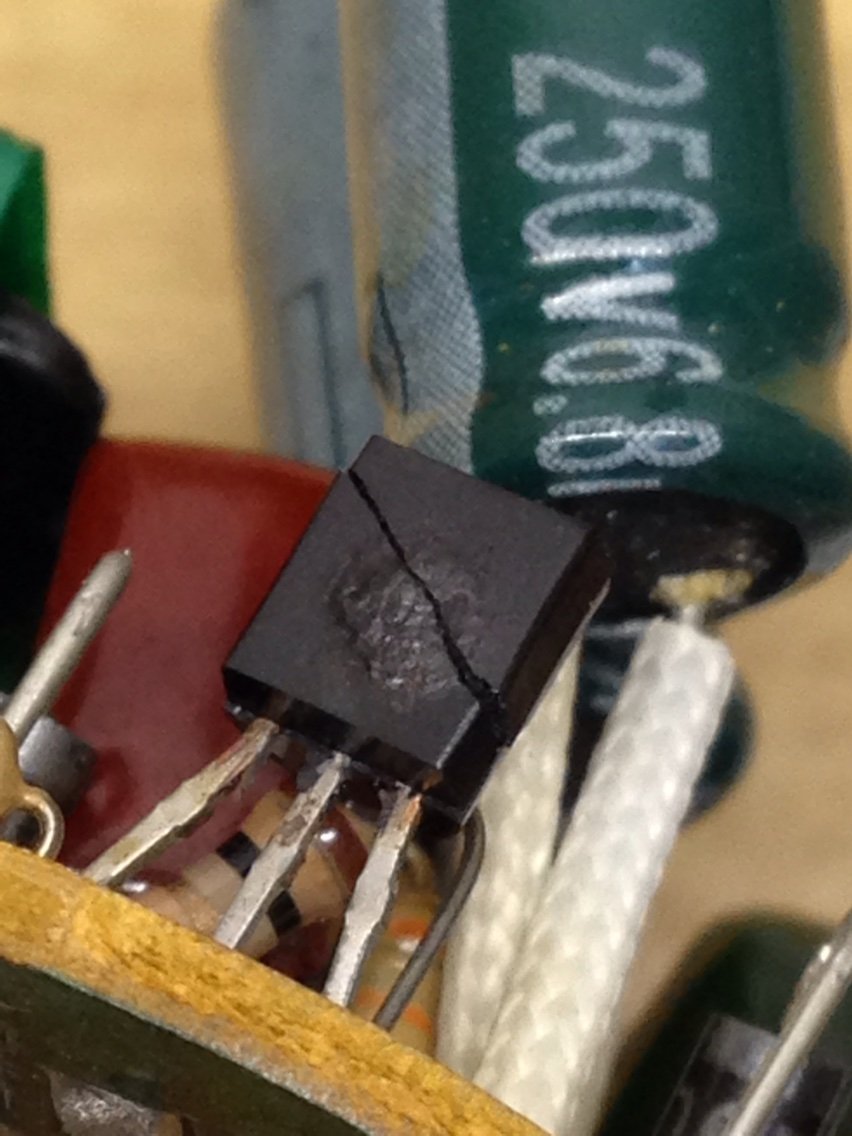

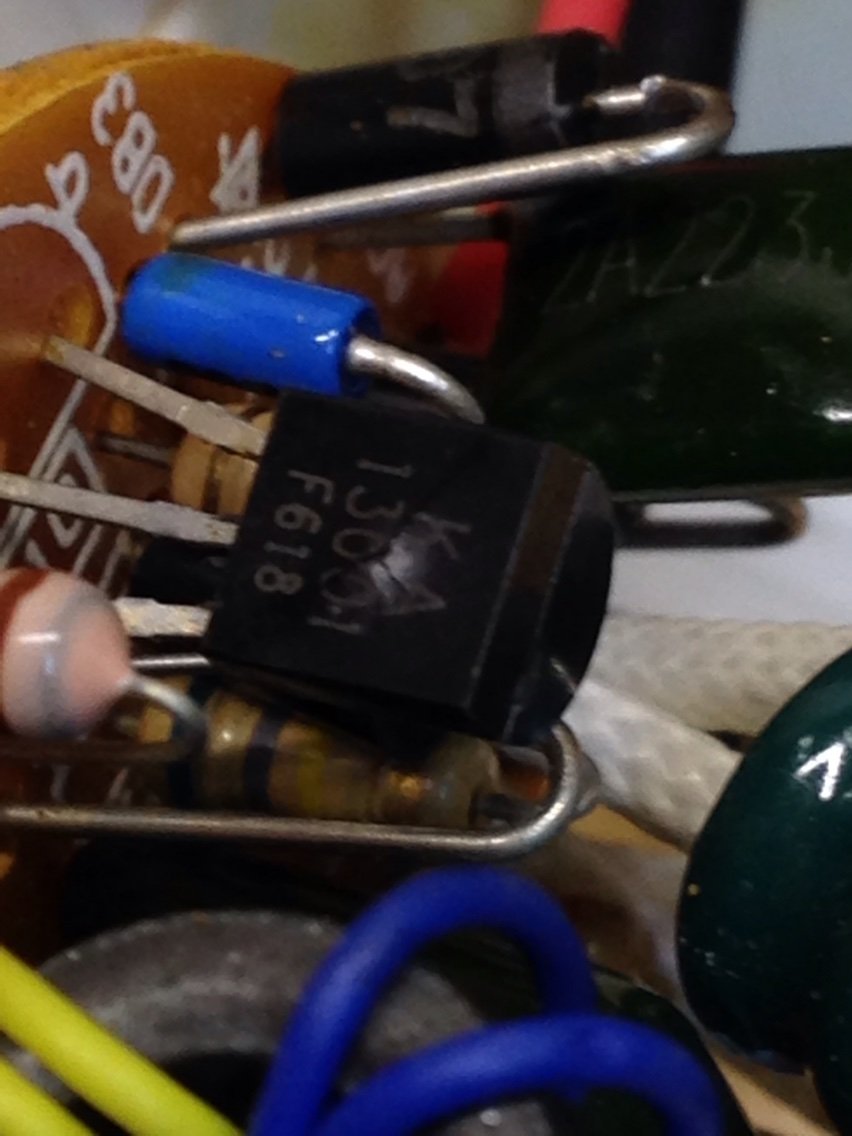

2つのケミコンが破裂したお陰で恐らく壊れたであろうトランジスタ
KA13001

恐らく蛍光管はまだ死んでないと思うのでトランジスタとケミコン交換しようと漁ってたら新品のインバータが出てきた…
こいつ、点灯させてみるとなんと放電しない!空気管か?

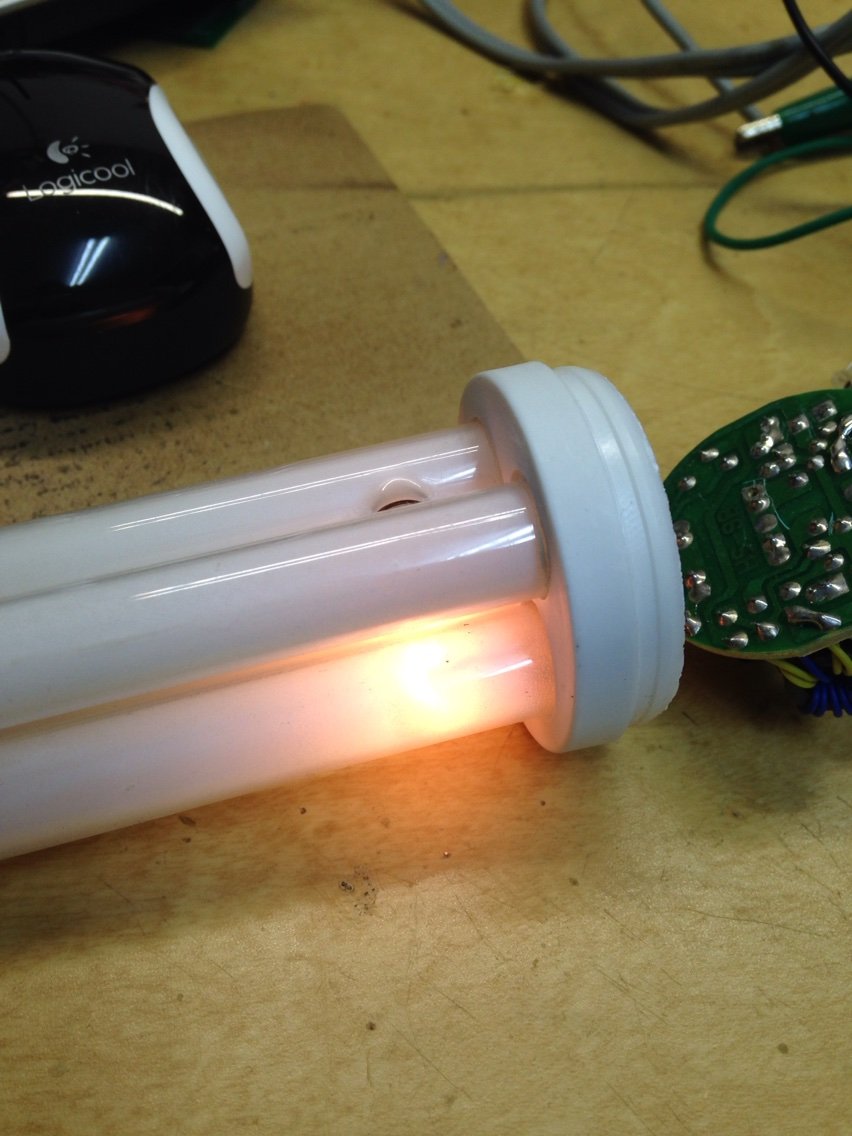

ケミコン破裂した方の蛍光管につなぐと点灯する。やったぜ

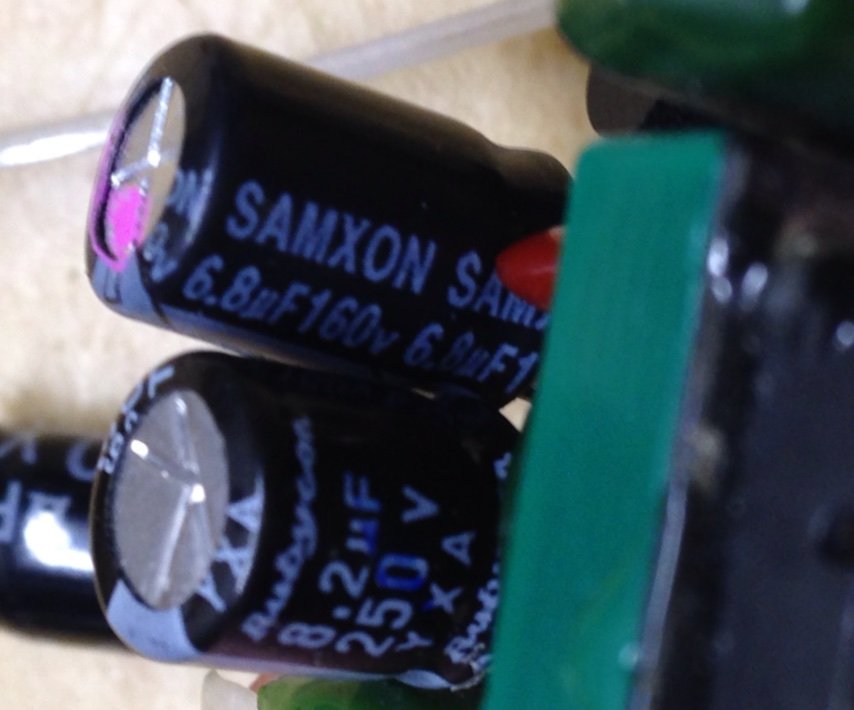

そんでまぁ、どこのご家庭でも部屋に落ちてるルビコンとSAMXONに交換
まぁCTとかいう謎メーカーよりは良いものだろう…

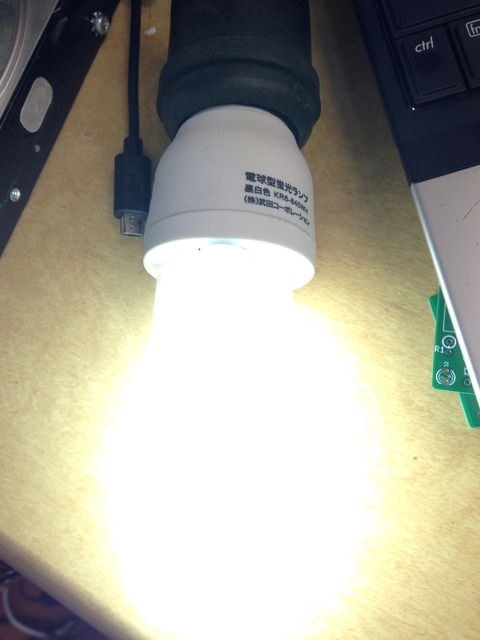

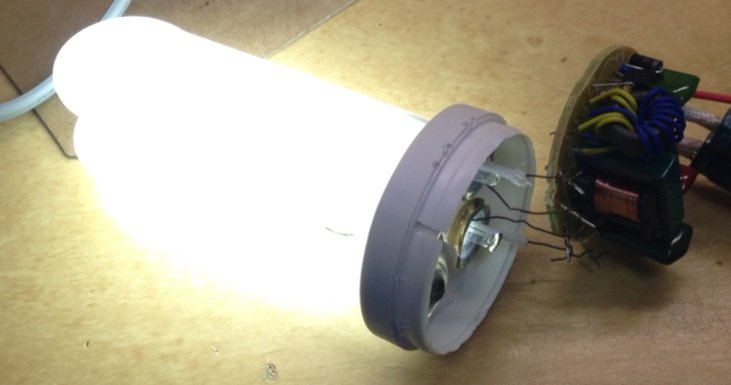

まぁ、元に戻して点灯しますよね。
とりあえず修理完了しました〜〜
いつまで持ってくれるんだか()
このランプはケミコンさえ寿命長ければなぁ…
100円だしそれは酷というものかね…

それじゃまた〜〜

さてさて、遅くなりましたがあけましておめでとうございます〜〜。
今年はCNCやプッシュプル真空管アンプなんか作れたらいいなぁと思案、設計中です。
私事ですが、昨年に就職内定決まりまして今年の4月から社会人として働く事になりました。記事更新が今まで以上に滞らないように頑張りますので今年もとっしーの徒然工作記を宜しくお願いします。

写真がないとなんか寂しいので以下適当な写真

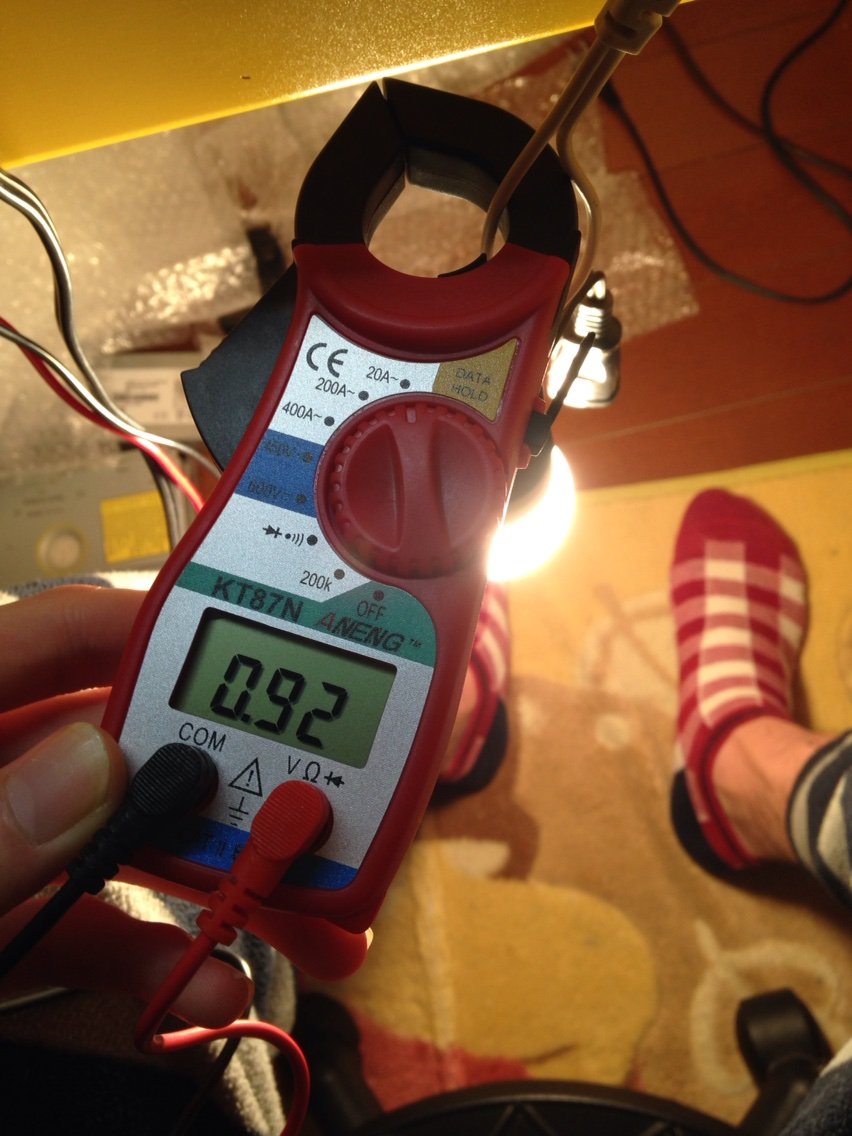

去年のだいぶ昔にAliExpressで買ったクランプメーター
送料込み600円くらいでしたが正弦波ではまともに測定されてるみたいです
負荷は100v100wの電球

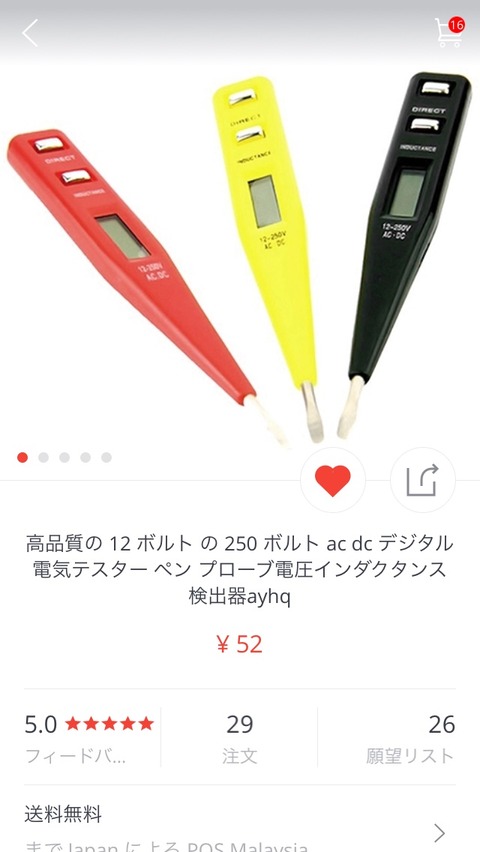

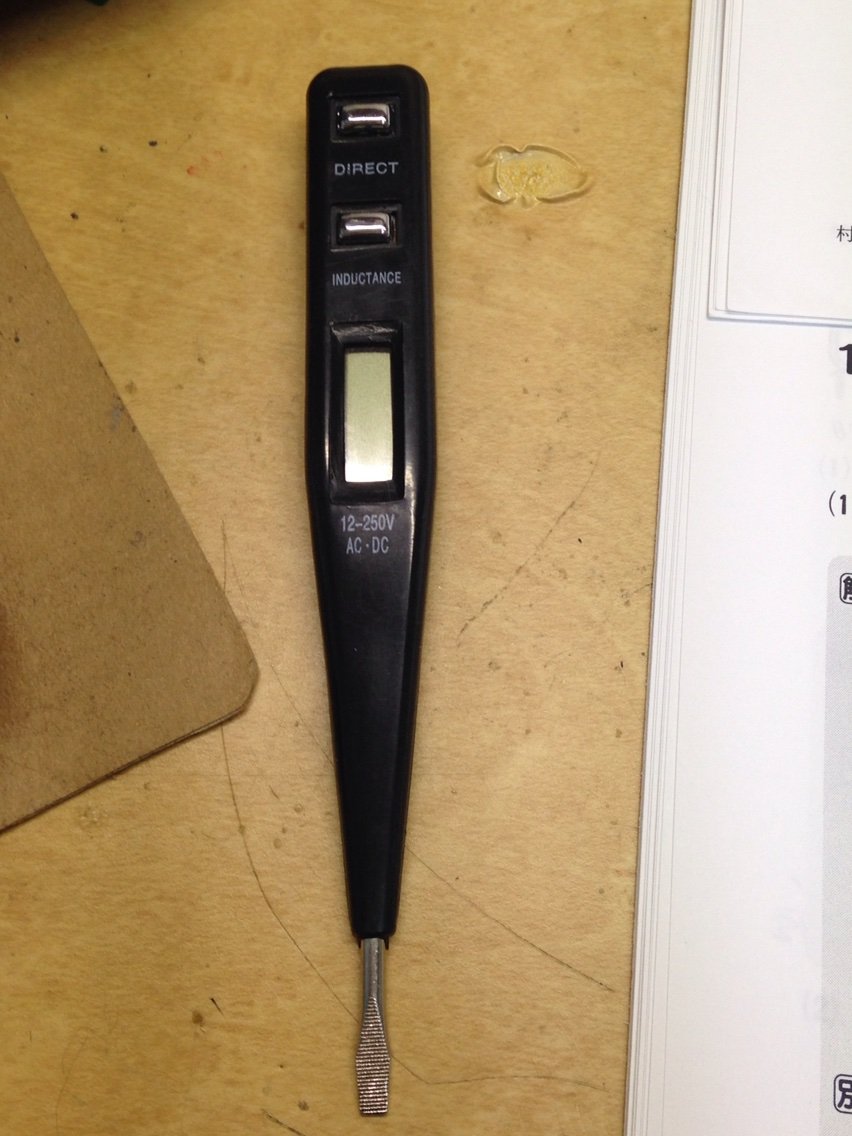

送料込み52円の検電器を買ってみたりだとか
測定される時とされない時があるので検電器としては不合格でゴミ箱行きですね
そのうち分解してみようかしら。

とまぁいろいろやってました。
それではまた〜〜
