中華コンプレッサーの修理その2です。ホントはここで完結編にしたかったのですが、実はエアーレギュレーターが壊れてることが判明しまして、Aliで注文中です。ついでにボールバルブも配管に追加しようと思います。

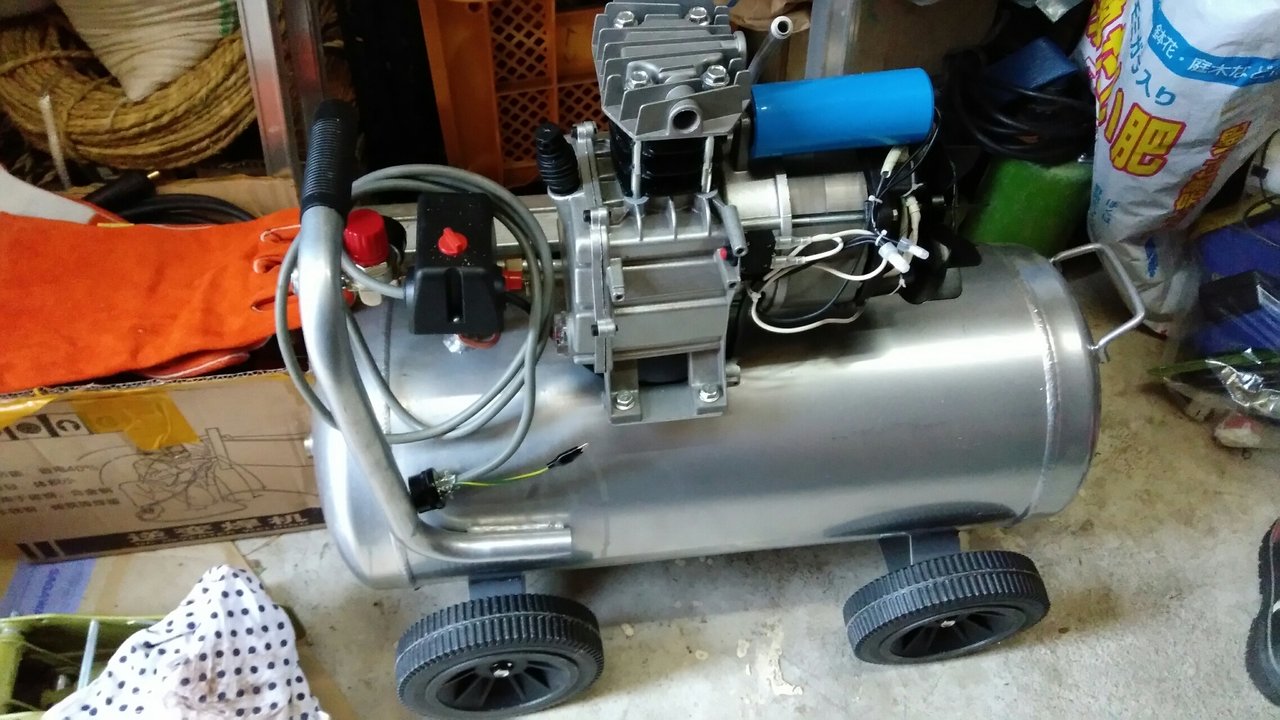

で、まぁこんな風に取り付けまして、配管をして終わりです。

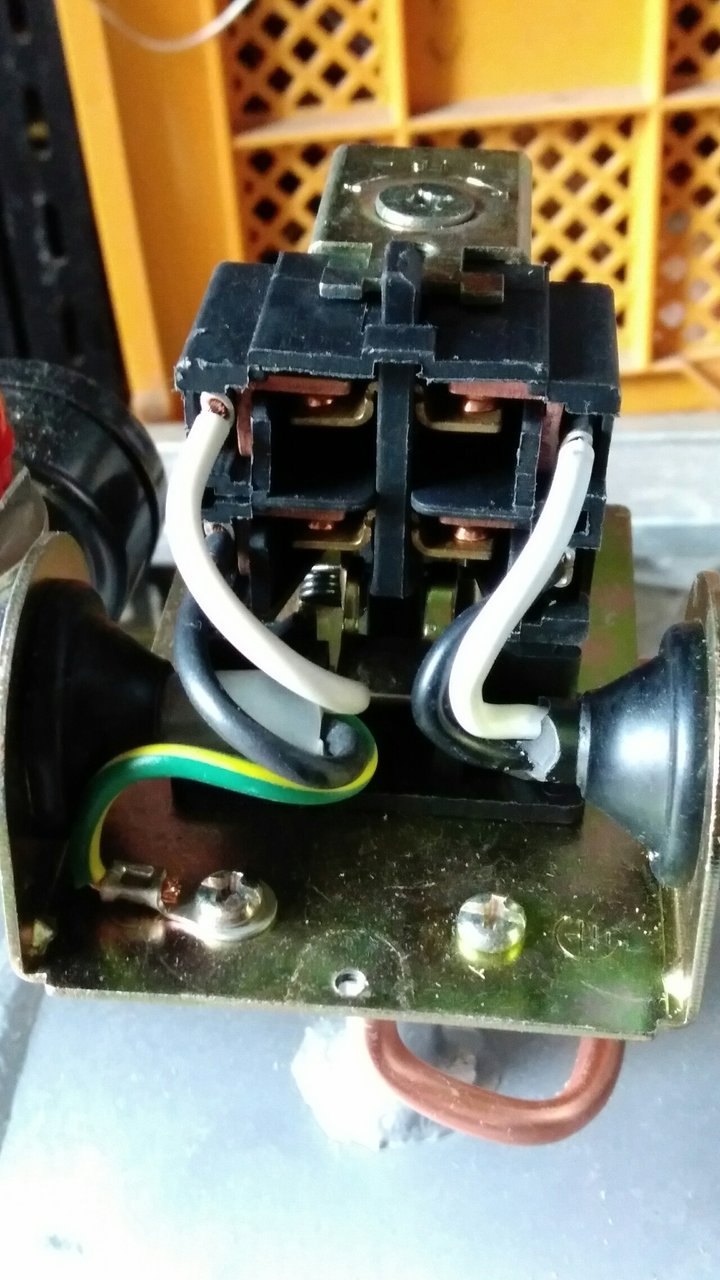

圧力スイッチの配線はこんな感じ。アース端子があったので一応アース線は接続しておいた。コンセントにアースは無いのだが…
こういう端子台にはY端子ではなくR端子を使おう。圧着もニチフ純正を使って確実に行っておく。
コンセントプラグつけた。パナソニックのこのプラグ、中が狭くて圧着端子接続すると絶縁距離が確保できずに危険なのでやむなく巻き付け接続で。

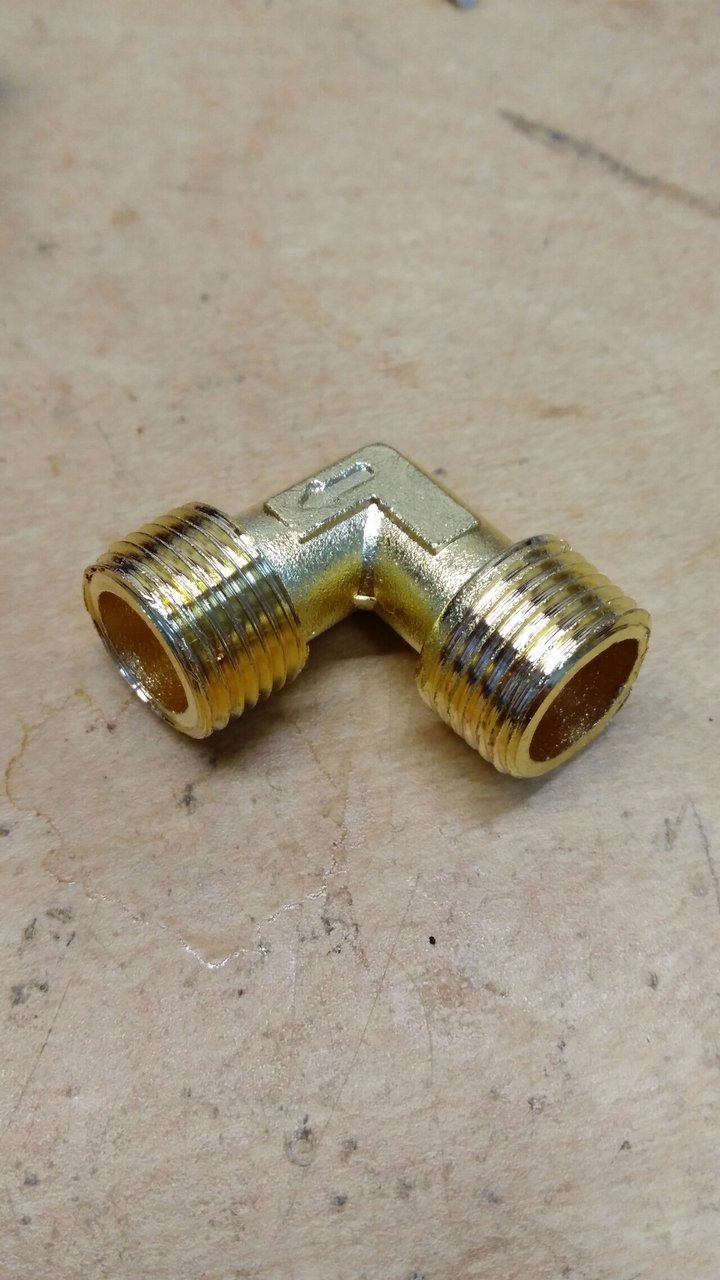

エルボ届いた。しっかりした重さもあって今度は変な合金製では無さそう。ちょっと期待。

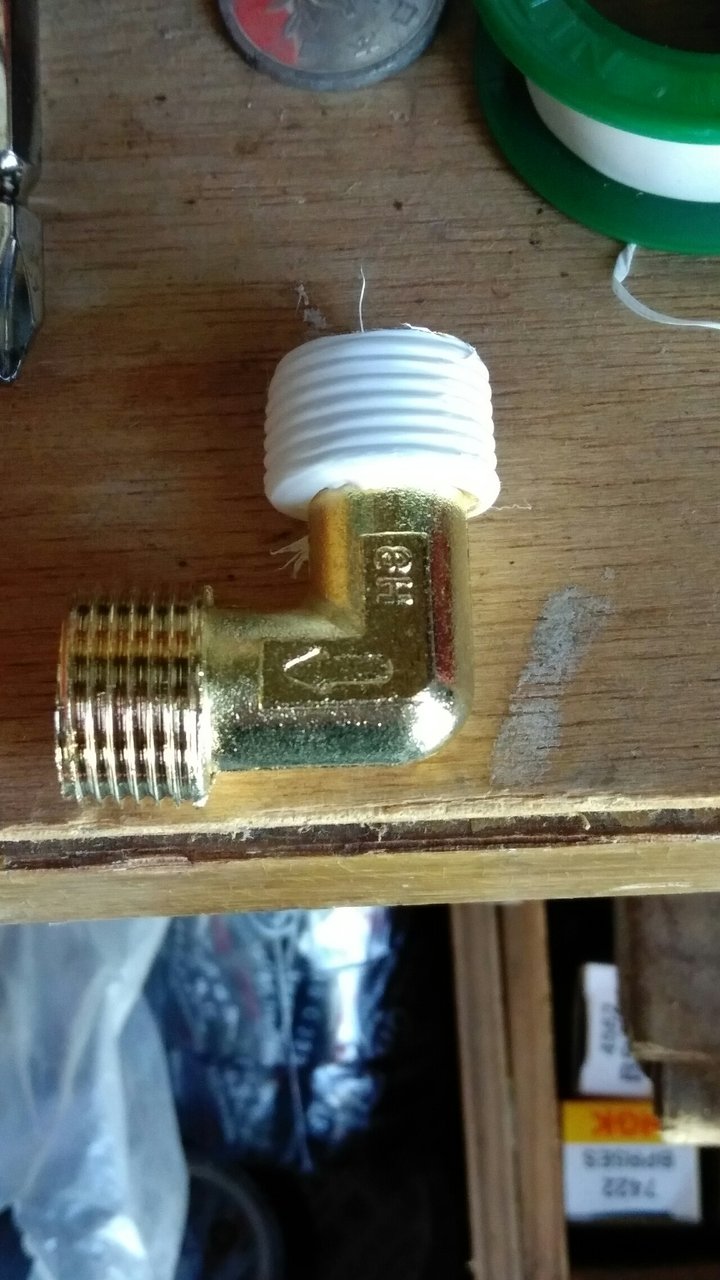

シールテープ巻き巻き。4周くらい巻いたかなぁ？

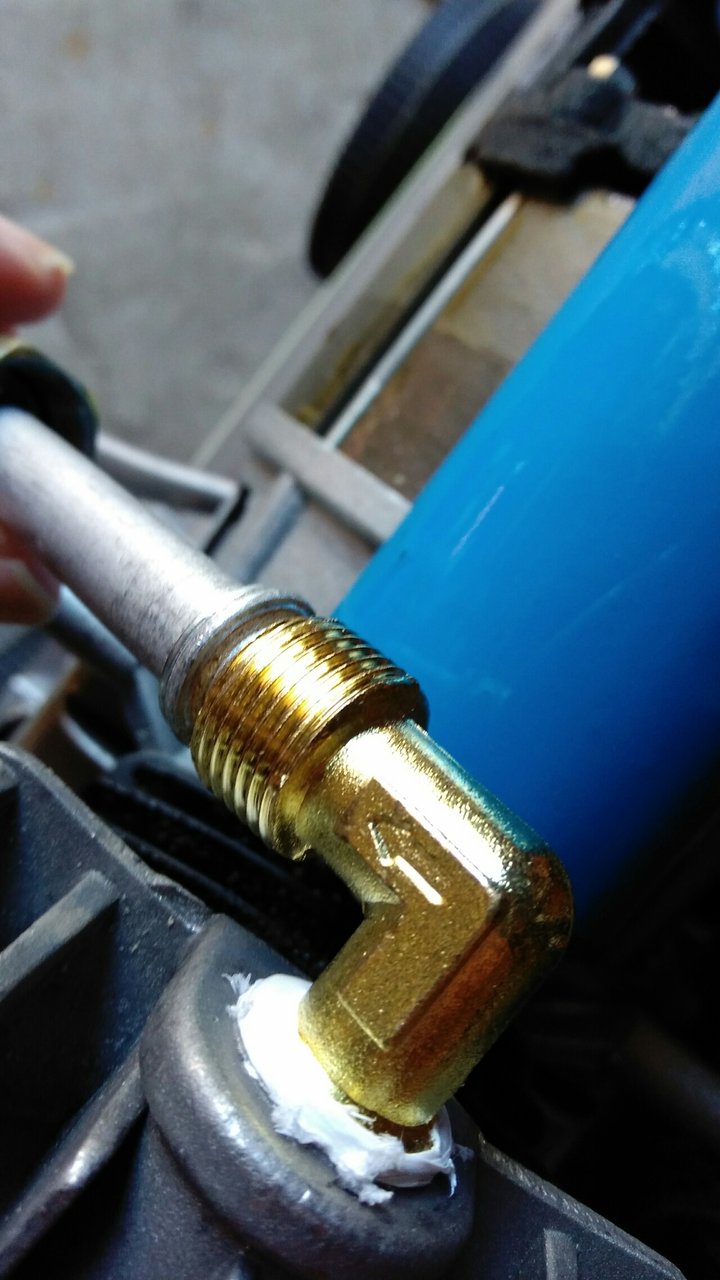

フレア接続とも違うしちょっと変わった方法で接続。ナットでアルミがエルボに押し付けられることで密閉しているらしい。

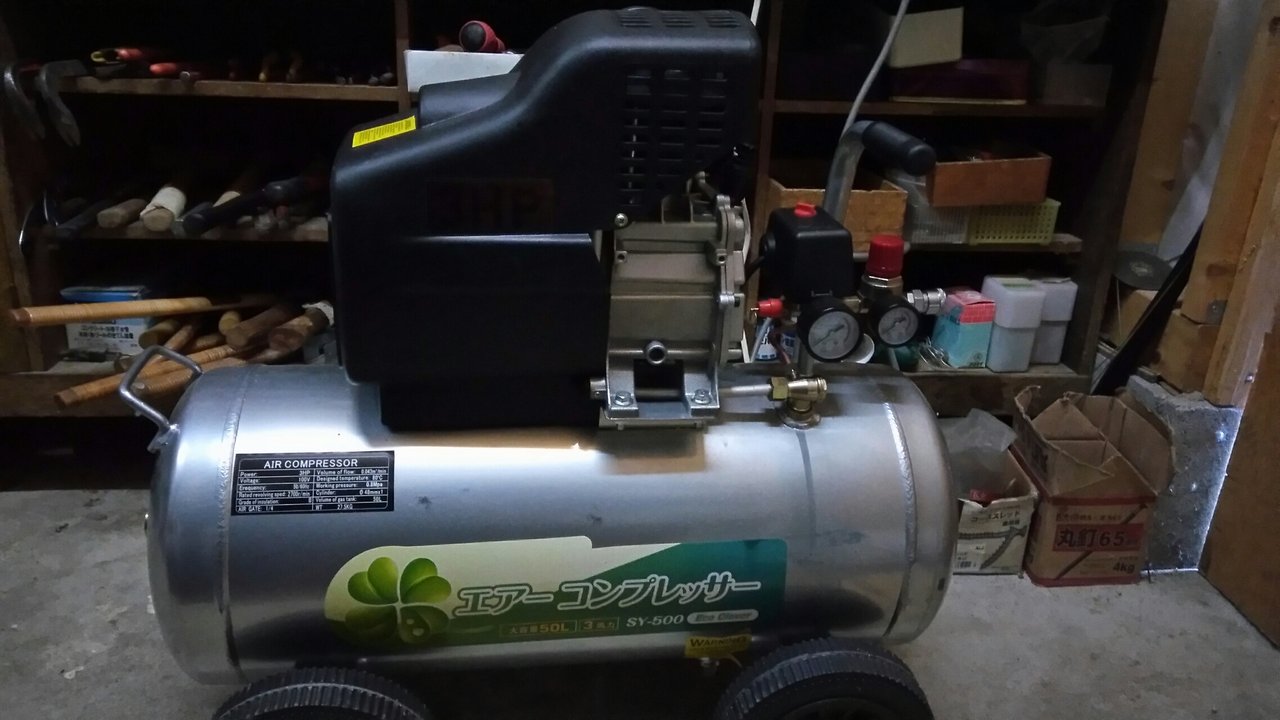

こんな感じで完成。
カバーもつけよう。

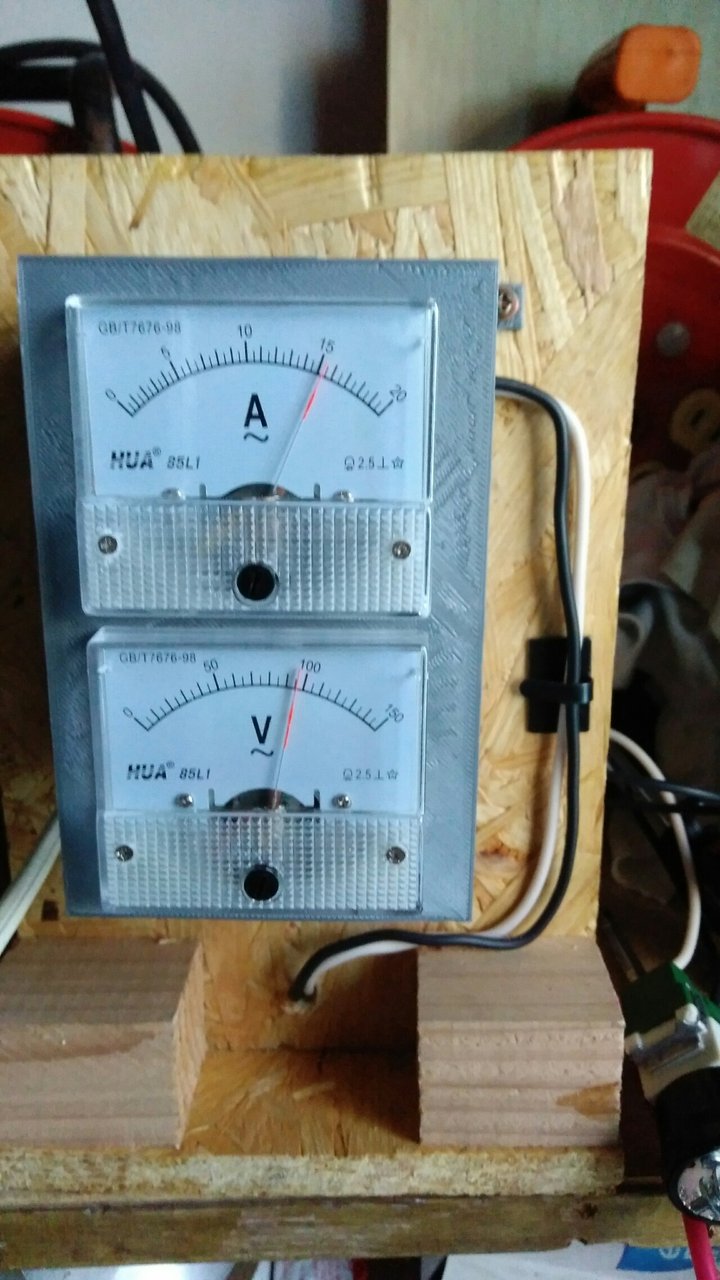

運転電流はこんな感じ。15A付近。

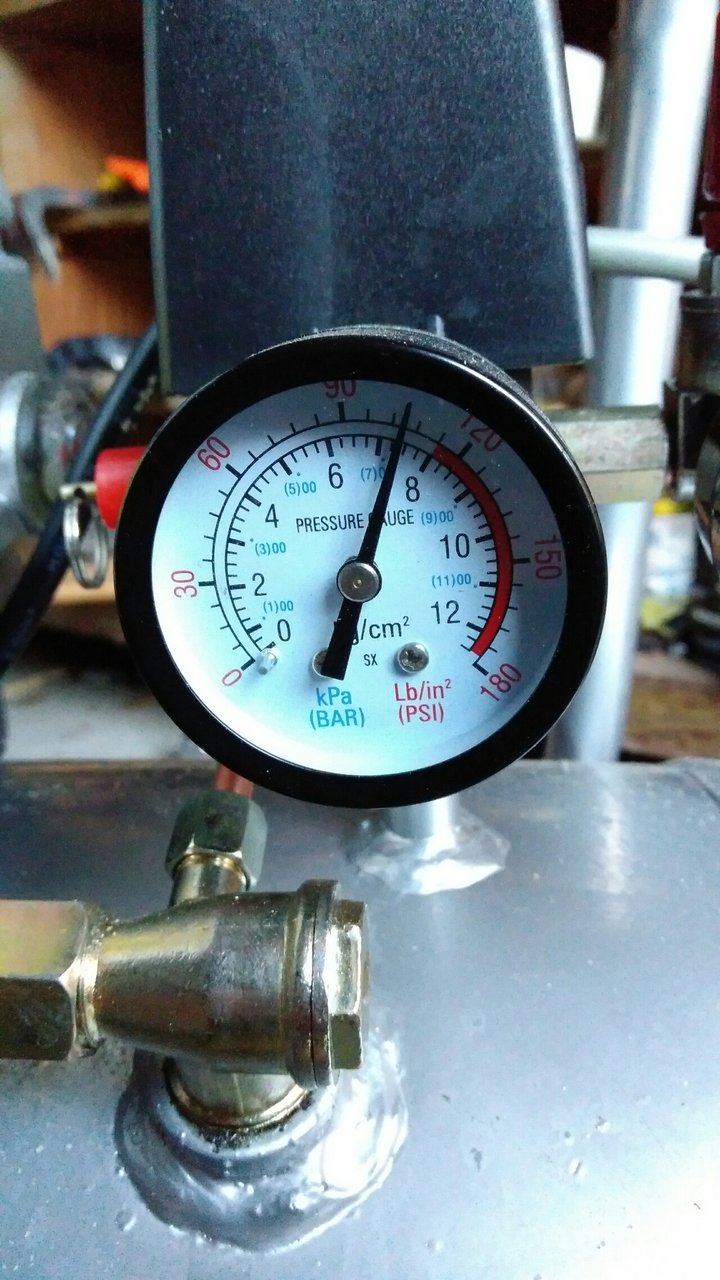

停止圧力は0.75MPaくらい。あとからもう少し上げて0.8MPa位に調整しとこ。
シリンダーヘッド届きました。が、とても汚い。切削時に出たと思われる変な粉が大量についてる。どこに保管してたらここまで汚くなるんですかね…
で、まぁこんな風に取り付けまして、配管をして終わりです。
圧力スイッチの配線はこんな感じ。アース端子があったので一応アース線は接続しておいた。コンセントにアースは無いのだが…
こういう端子台にはY端子ではなくR端子を使おう。圧着もニチフ純正を使って確実に行っておく。
コンセントプラグつけた。パナソニックのこのプラグ、中が狭くて圧着端子接続すると絶縁距離が確保できずに危険なのでやむなく巻き付け接続で。
アース端子も無理矢理後ろから出しておいた。接地極付きの補修用プラグはあるけどアース線を出そうとするとなかなかプラグが無いんだよな。こうしてアース線を出すのが一番スマートだと思う。
エルボ届いた。しっかりした重さもあって今度は変な合金製では無さそう。ちょっと期待。
シールテープ巻き巻き。4周くらい巻いたかなぁ？
どっちに巻いてもいいが、一応流れる方向が矢印で書いてあるのでそれに従おう。
フレア接続とも違うしちょっと変わった方法で接続。ナットでアルミがエルボに押し付けられることで密閉しているらしい。
こんな感じで完成。
カバーもつけよう。
運転電流はこんな感じ。15A付近。
停止圧力は0.75MPaくらい。あとからもう少し上げて0.8MPa位に調整しとこ。
ちなみに再起動圧力は0.5MPa位。ちょっと低いか。0.6MPa〜0.65MPaくらいが良さそうだが。
0から0.75MPaまでの時間は3分30秒くらい。50Lタンクにしてはなかなか速い時間ではないかと思う。
0.5MPaの再起動から満タンまで1分くらい。
これらから推測するに平均吐出量は100L/min位と計算される。家庭用としてはこのくらいの吐出量だと大型の部類だね。
ここまでにかかった金額12000円くらい。買うよりいくらか安かったかな。まぁコンプレッサーの仕組みも分かったし面白かったからいいや
コメント
コメント一覧 (2)
はじめまして。毎回興味深く拝見させていただいております。
さて、ACプラグですが、オーディオマニアご用達の医療用プラグを使えば
巻き付け不要でスマートに接続できますよ。
■オヤイデ電気ショップブログ 医用プラグって、何が違うの？～医用系第２弾プラグ編！
http://oyaideshop.blogspot.jp/2014/12/blog-post.html
尚、WF5018は現在生産終了しており、後継のWF5081Kはピンが抜けないので、
タフキャップをお勧めします。
■WF5018K 医用接地形プラグ(JIS-T1021) 1個 パナソニック(Panasonic) 【通販モノタロウ】
https://www.monotaro.com/p/1987/5485/
■タフキャップ パナソニック(Panasonic) プラグ-キャップ 【通販モノタロウ】
https://www.monotaro.com/g/00409704/
以上、ご参考まで。
いつも見ていただいてありがとうございます！励みになります。
医用コンセント、耐久性が高いのはとても分かるんですけど値段がちょっとお高いですよね…
今回購入したプラグ（商品名忘れました）は100円くらいでしたので買ってみたんですが…
紹介いただきましたタフキャップもそんなに高くないのでVCTを使うときには選択肢としてはアリですね。リンクまでありがとうございます。
パナソニックのゴムキャップも圧着端子不可なのでどうしたものか…
